水力消防應急照明燈介紹
點擊量：發布時間：2019-05-21 11:17作者：北京京盾消防器材

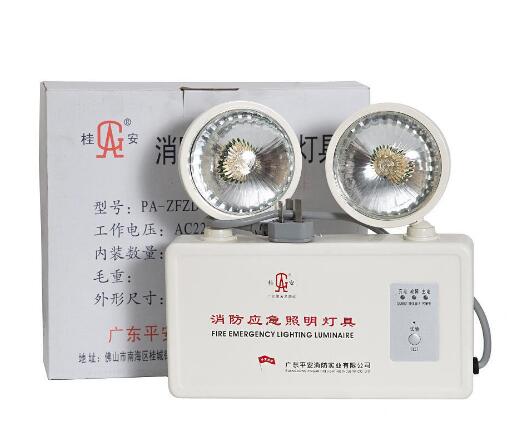

一、產品介紹：
消防應急燈適用于消防應急照明，是消防應急中最為普遍的一種照明工具，應急時間長，高亮度具有斷電自動應急功能。消防應急燈具有耗電小、亮度高、使用壽命長等特點，邊上設計有電源開關和指顯燈，適合工廠、酒店、學校、單位等公共場所以備停電作應急照明之用。
二、產品特點：

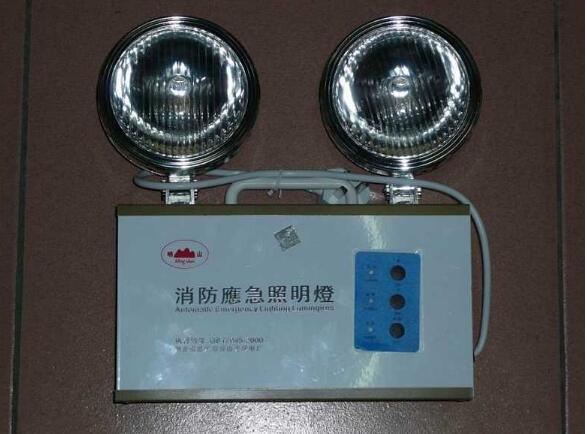

消防應急燈是選用工業塑料和高亮度的燈泡制成，顏色以白色為主，表面有兩個箭頭，材料不老化、散熱快、抗沖擊等特點。消防應急燈具有壁掛式、手提式、吊式安裝方式。
具有工作可靠，穩定性高，壽命長等優點，適用于工廠，賓館，商場，大廈等高層建筑，公共以備停電作應急照明之用，采用金屬燈頭或阻燃塑料燈頭，具有壁掛式、手提式、吊式安裝方式。應急時間≥90min
三、工作原理：
1、電池充電電路：
外電源經Q2，Q6，R8，D10對電池進行恒流充電。當有外電源供電時，充電電流經R8，D10向電池充電，且使充電指示燈D12點亮。
2、燈控制電路：
由Q3，仍、Q5、Q7和鍵K，G構成，在無市電時，按一下K(開)鍵，Q5飽和導通，Q5的集電極電流通過R12使Q7維持導通;D11反向擊穿工作在穩壓狀態，Q5的集電極電壓給Q3，Q4提供偏置使其導通，點亮L1、L2。當按一下G(關)鍵時，Q7截止，撤除了Q5導通條件，燈關閉。
當有市電供電時，外電源經D9使D7反向截止，Q5無法導通，鍵K和G都不能控制燈Ll，L2的開和關。停電后二極管D7負極電位變?yōu)榱悖蛊渌查g正向?qū)?，Q5飽和導通，構成點燈電路條件，L1、L2點亮。來一電后D7負極電位變高又反向截止，Q5截止，燈滅(起到自動控制的作用)。點燈控制電路中D7、Q7通過R6工作在臨界狀態，開關鍵K，G只起到觸發作用。
3、試驗電路：
當按住試驗按鍵S不放時，Ql截止，D7負極電位變低而正偏導通，使Q5導通滿足點燈條件，使L1、L2點亮。松開S鍵燈隨即熄滅。試驗電路的作用是測試點燈電路是否芷常。
4、電源電路：
220V交流經變壓器變壓，整流濾波，由Ql集電極輸出4.6V的直流電壓。主要提供給充電電路給電池充電。并經R9使D14發光指示。
5、k障顯示電路由D13，Q8，R17和D11組成故障指示電路，如果外電源電壓過高使Q8導通，D13點亮壓故障。
四、消防應急燈接線：
1、消防應急燈接線方式：
各應急燈具宜設置專用線路，中途不設置開關。二線制和三線制型應急燈具可統一在專用電源上。各專用電源的設置應和相應的防火規范結合。應急電源與燈具分開旋轉的，其電氣連接應采用耐高溫電線，以滿足防火要求。
二線制：
該接法是專用應急燈具常用接法，適用在應急燈平時不作照明使用或24小時持續照明用(CED標志燈就屬于此種類)，待斷電后，應急燈自動點亮。
三線制：
連接法為應急燈常用的接法，可對應急燈具平時照明狀態的開或關進行控制，當電網斷電時不論開關處于何種狀態，應急燈立即點亮應急。K為平時照明開關。
2、應急燈接線時應注意的問題：
(一)應急燈常用的幾種接線方式：
在日常監督檢查中發現，由于接線方式錯誤導致應急照明燈具不能正常使用的情況很普遍。常見的應急照明接線方式有六種：
(二)注意事項
1.對各種接線方式的特點要準確掌握，以免盲目接線，起不了應有作用;
2.應急照明如果做為平時照明的一部分，應采用三線式可控接法。
3.對于多層公共建筑，如果沒有設置消控中心，各個部位的應急照明燈具可以采用加就地開關控制(單燈單控或多燈控制)或配電箱內集中控制的三線式接法。
五、安裝維護：
1、在工程設計中，為了方便平時維護與管理，消防應急照明最好按層以專用饋電回路供電。
2、為保證消防應急照明供電電源的可靠，有條件的應由變電所的低壓應急母線段供電，即當用柴油發電機組做應急電源時，只要發電機投入使用，它就有電繼續保證供電。
3、在火災狀態下，靠近地面的煙少、氧氣多，人疏散的本能反應是彎腰或匍匐前進，因而局部高照度照明比高位安裝帶來的均勻照度更為有效。所以應提倡低位安裝，即在靠近地面或在地面高度上提供疏散應急照明。
4、應急燈均以放電狀態出廠，使用前必須進行20 小時的充電，才可進行放電。
5、使用中的應急燈具應定期進行性能檢查，每半個月或一個月通過連續開關試驗，以檢查電路轉換及電池的應急功能，并進行放電，以延長電池使用壽命。
6、做好配電線路的防火保護，暗敷時敷設在非燃燒體結構內，保護層厚度不小于30mm;明敷時穿金屬管，并在鋼管外面刷防火涂料或采用其它防火措施;線路采用防火電纜或耐火電纜、電線。
