（一）概述：
火災自動報警系統是由觸發器件、火災報警裝置、火災警報裝置以及具有其他輔助功能的裝置組成的火災報警系統。該系統是人們?yōu)榱思霸绨l(fā)現和通報火災，并及時采取有效措施控制和撲滅火災而設置在建筑物內或其他場所的一種自動消防系統。它是一種應用相當廣泛的現代消防設施，是人們同火災作斗爭的一種有力工具。隨著《高層民用建筑設計防火規范》、《建筑設計防火規范》、《火災自動報警系統設計規范》等一系列消防技術法規的貫徹實施，我國火災自動報警系統的推廣應用有了很大發展，火災自動報警系統在安全防火工作中已經并將繼續發揮出日益顯著的作用。
在醫院消防系統的改造工程中，火災自動報警系統的設計及安裝是非常重要的一個環節。
（二）系統保護對象的分級：
設置火災自動報警系統應根據建筑物使用性質、火災危險性、疏散和撲救難度進行保護對象分級，一般分為特級、一級和二級。根據GB50116-98《火災自動報警系統設計規范》的有關要求：高層建筑即建筑高度不低于24m，低于100m的醫院功能建筑均屬于一級保護對象；建筑高度低于24m的醫院功能多層建筑中，150床及以上的病房樓和每層建筑面積1000m2以上的門急診樓均屬于一級保護對象；其他的醫院功能建筑屬于二級保護對象。
隨著經濟的發展和醫療水平的提高，現代醫院建筑的功能越來越齊全，一般規模都能達到或超過上述規定的一級保護對象標準。所以本文以一級保護對象的醫院為重點進行介紹。
（三）火災自動報警系統的形式和要求：

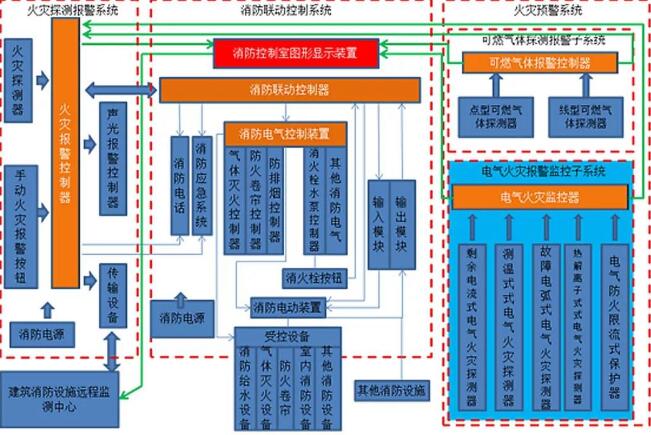

火災自動報警系統一般分為區域報警系統、集中報警系統和控制中心報警系統三種。一級保護對象的醫院一般用集中報警系統或控制中心報警系統?，F(xiàn)代的火災自動報警系統功能愈來愈強大，基本上都能滿足控制中心報警系統的配置要求，即由集中火災報警控制器及警報裝置、消防聯動控制設備、消防緊急廣播設備、消防電話設備等部分組成。當醫院由幾個建筑物的樓群組成時，各建筑物間的火災報警控制器應聯網通訊，且由消防控制中心統一調度?；馂?zāi)自動報警系統應實現以下功能：
1.火災時，通過消火栓啟泵按鈕可直接啟動消火栓泵，同時向消防控制中心發出信號；在消防中心也可手動或自動啟動消火栓泵，并顯示消火栓泵的工作、故障狀態，顯示啟泵按鈕的位置。
2.根據濕式報警閥壓力開關信號手動或自動啟動噴淋泵，并顯示噴淋泵的工作、故障狀態，顯示水流指示器、濕式報警閥、信號檢修閥的工作狀態。
3.根據濕式報警閥壓力開關信號手動或自動啟動水幕泵，并顯示水幕泵的工作、故障狀態，顯示水流指示器、濕式報警閥、信號檢修閥的工作狀態。
4.根據感煙感溫探測器信號自動控制防火卷簾門，疏散通道上的防火卷簾感煙探測器動作后，卷簾門下降至地面1.8m；感溫探測器動作后，卷簾門下降到底；用作防火分隔的防火卷簾，火災探測器動作后，卷簾門下降到底，并接收其反饋信號。
5.火災報警后，自動停止有關防火分區的空調機，關閉電動防火閥，并接收其反饋信號。
6.火災報警后，自動啟動有關部位的防煙風機、排煙風機、補風機、排煙口、排煙防火閥、著火層及其上下兩層正壓送風口等，并接收其反饋信號；當280℃防火閥動作后聯鎖關閉排煙風機及補風機，接收其反饋信號。在消防控制中心可直接手動啟動排煙風機、防煙風機、補風機。
7.設有氣體滅火系統房間，根據感煙及感溫探測器信號手動或自動啟動氣體滅火系統，并在延時時間內發出聲光報警訊號，關閉有關部位的防火閥，顯示系統的手動、自動工作狀態，顯示氣體滅火系統防護區的報警、啟瓶、放氣及防火閥等設備狀態，氣體滅火系統防護區內排風管上設電動密閉閥，滅火后打開電動密閉閥并打開排風機排走惰性氣體。
8.可燃?xì)怏w探測器有獨立的報警控制器且與控制中心聯網。報警后能自動啟動、停止有關排送風機，并接收其反饋信號；控制切斷有關燃?xì)忾y門，并接收其反饋信號。
9.手術部火災確認后，應根據患者的情況和火災情況確定是否切斷手術部氧氣總管緊急切斷閥，并接收其反饋信號。
10.火災確認后，自動切斷相關防火分區的非消防電源，接通火災應急照明，控制電梯全部歸首，并接收其反饋信號。
11.消防應急廣播主機設備設置在消防控制室，在公共走道、大廳、地下停車場等處均設揚聲器。系統為公共廣播與消防廣播兼用，平時用于背景音樂及日常廣播。當火災發生時，消防聯動控制主機可強切至火災緊急廣播，并能控制廣播的區域。一般地下停車場采用壁掛式揚聲器，功率為6W；其他區域采用吸頂式揚聲器，功率為3W。與酒店客房的設計不同，病房內不設置揚聲器，這是由于病房單元24小時有人值班管理且保證患者休息不被干擾。當火災確認后，按疏散順序接通火災緊急廣播；二層及以上發生火災，應先接通著火層及其相鄰的上、下層；首層發生火災，應先接通本層、二層及地下層，地下層發生火災，應先接通地下層及首層?；馂?zāi)緊急廣播的備用擴音機功率不應小于火災緊急廣播揚聲器容量較大三層揚聲器容量總和1.5倍。
12.對于啟動后對公眾影響較大的設備（如聲光報警、切斷非消防電源、電梯迫降首層等），消防控制室應能設手動和自動兩種控制方式，一般以手動為主。在確認火災后，宜采用手動控制線方式進行控制。
在消防控制中心設置向當?shù)毓蚕啦块T報警的外線電話119，并設消防專用緊急電話總機，消防專用電話分機設在經常有人值班室、消防水泵房、變配電室、電梯機房、排煙機房等；在手動報警按鈕和消防栓按鈕處設消防直通電話插座。火災自動報警系統應設置主電源和直流備用電源，主電源采用消防電源供電，從醫院配電所放射雙路電源在末端自投控制，且應與自備柴油發電機聯絡；直流備用電源采用火災報警控制器專用蓄電池，此電源一般為火災自動報警設備自配。
（四）火災探測器和手動報警按鈕的設置一級保護對象的醫院建筑其火災探測器的設置范圍比較多：
包括除廁所、衛生間、浴室、污洗間以外的所有場所。但是在不同場所的設置要求不同，種類一般包括感煙、感溫、可燃?xì)怏w探測器。而纜式線型定溫探測器、紅外光束對射感煙探測器和空氣采樣極早期煙霧探測器。其中空氣采樣極早期煙霧探測器是近年來發展出來的新產品，與傳統的火災自動報警探測器不同，傳統探測器又叫被動式火災探測器，它屬于主動式火災探測器，特別適用于高大空間及特別重要的電信機房、網絡機房和控制中心及有潔凈要求的場所，如醫院的手術室、層流病房及大型貴重醫技設備房。它運用先進的數字微處理技術和光學空氣監控技術，實現火災初期過熱、引燃或低熱輻射和氣溶膠生成階段的探測和報警，其報警時間可比傳統的火災探測系統提前很多，即可在火災初期階段發現從而消除火災隱患，使火災損失降到最低。
包括除廁所、衛生間、浴室、污洗間以外的所有場所。但是在不同場所的設置要求不同，種類一般包括感煙、感溫、可燃?xì)怏w探測器。而纜式線型定溫探測器、紅外光束對射感煙探測器和空氣采樣極早期煙霧探測器。其中空氣采樣極早期煙霧探測器是近年來發展出來的新產品，與傳統的火災自動報警探測器不同，傳統探測器又叫被動式火災探測器，它屬于主動式火災探測器，特別適用于高大空間及特別重要的電信機房、網絡機房和控制中心及有潔凈要求的場所，如醫院的手術室、層流病房及大型貴重醫技設備房。它運用先進的數字微處理技術和光學空氣監控技術，實現火災初期過熱、引燃或低熱輻射和氣溶膠生成階段的探測和報警，其報警時間可比傳統的火災探測系統提前很多，即可在火災初期階段發現從而消除火災隱患，使火災損失降到最低。
火災探測器種類的選擇因火災類型和燃燒物質特性不同而異，規范中有非常明確的規定，這里不再贅述，僅提示一些需要注意的問題：
1.醫院的掛號及收費大廳一般為大空間，層高比較高時（如果不低于兩層層高）宜采用紅外光束對射探測器，這樣既有利于火災探測又有利于安裝和檢修；且相鄰兩組光束探測器的水平距離不超過14m，探測器至側墻的水平距離應為0.5m～7m之間；
2.相對濕度經常高于95%或正常情況下有煙和蒸汽滯留的場所應選用感溫探測器，如浴室的更衣室、廚房、鍋爐房、茶爐房、發電機房、汽車庫等。
3.在面積超過500m2的變配電所、大型醫技設備房、大型病案庫、圖書館、計算機中心、網絡機房等特別重要場所應采用氣體滅火措施或空氣采樣極早期煙霧探測器。
4.纜式線型定溫探測器在電纜支架或橋架上設置時，宜采用接觸式布置。這對于改造工程來說比較難以實施。
（五）探測器的布置：

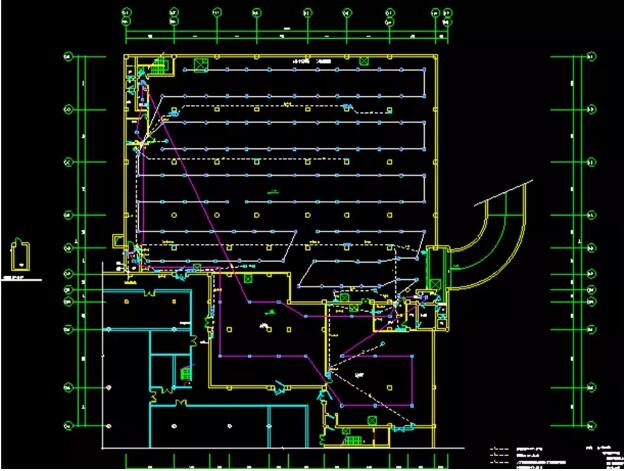

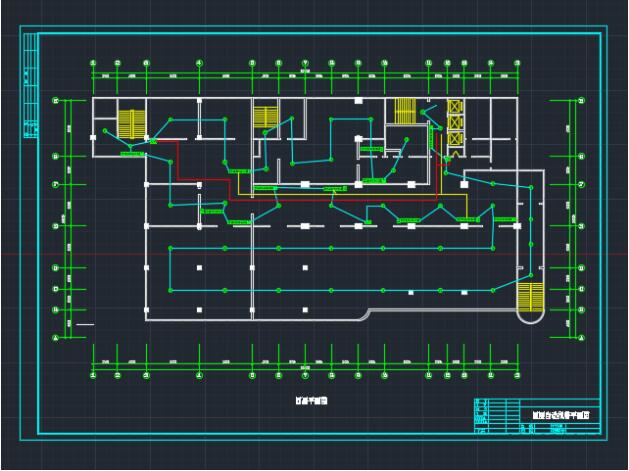

火災探測器的布置應遵循下列原則：
1.探測器的保護范圍或面積應根據保護對象分級進行修正。特級、一級和二級保護對象分別取0.7～0.8、0.8～0.9、0.9～1.0；
2.樓層頂板的梁突出頂棚高度大于600mm時，被隔斷的每個梁間區域至少設置一個探測器；當高度在200mm～600mm之間時保護面積應做修正，詳見規范GB50116-98附錄B附錄C；當高度小于200mm時不考慮其影響；
3.走廊布置探測器時的間距要求：感煙探測器不超過15m，感溫探測器不超過10m；
4.探測器周圍0.5m范圍不應有遮擋物，探測器至墻壁及梁的水平距離不應小于0.5m；
5.探測器至送風口的水平距離不應小于1.5m，并宜接近回風口安裝。探測器至多孔送風頂棚的水平距離不應小于0.5m；
6.探測器宜水平安裝，傾斜安裝的角度不應大于45°。
7.在升降機井、電梯井布置探測器時，其位置宜在井道上方最頂層的頂棚上。8.廚房及燃?xì)忮仩t房等場所應安裝可燃?xì)怏w探測器，當泄漏氣體比重大于空氣時探測器宜靠近泄漏源地面300mm安裝；當泄漏氣體比重小于空氣時探測器宜靠近泄漏源的頂棚安裝。
9.建筑物的樓梯間及前室、消防電梯前室或合用前室、管道井、電纜隧道、建筑物悶頂（如手術室吊頂內部空間）、夾層等應單獨劃分為探測區域。
（六）手動報警按鈕：
火災自動報警裝置應該有自動和手動兩種觸發裝置。上述的探測器均屬于自動觸發裝置范疇，手動觸發裝置包括手動報警按鈕、消防栓啟動按鈕和消防控制中心的手動啟動開關。消防栓啟動按鈕根據消防栓的設置確定，消防控制中心的手動啟動開關是在火災確認后對重要的消防滅火設備進行直接的強制啟動，如消防栓泵、噴淋泵、水噴霧泵、防（排）煙風機、正壓風機等。手動報警按鈕則是另一種分布各樓層防火分區的火災報警手動觸發裝置，由發現火情的人員手動報警的一種裝置，具體要求是：
1.每個防火分區應至少設置一只手動報警按鈕。從防火分區任何位置到最鄰近的一個手動報警按鈕的步行距離不應超過30m，距地1.3m～1.5m安裝。
2.按鈕宜設置在公共場所的出入口處，便于操作且應有明顯標志。
（七）消防控制室：

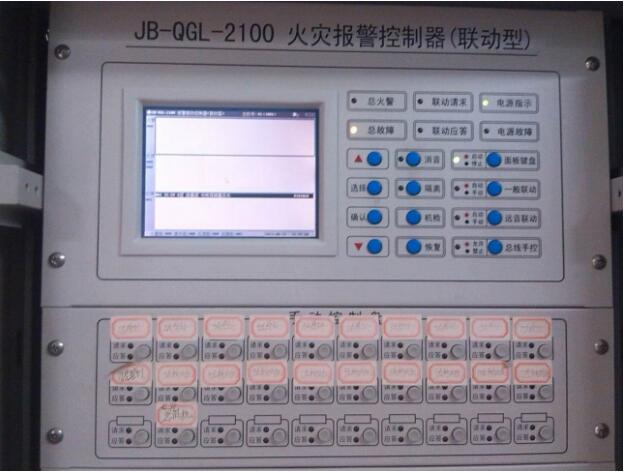

消防控制室或消防控制中心是火災自動報警系統主機安裝的場所，同時也是平時值班管理和火災時指揮滅火及疏散人員的場所。消防控制室的設置應符合下列規定：
1.單獨建造的消防控制室，其耐火等級不應低于二級；
2.附設在建筑物內的消防控制室，宜設置在建筑物內首層的靠外墻部位，也可設置在建筑物的地下一層，并應設置直通室外的安全出口；
3.嚴禁與消防控制室無關的電氣線路和管路穿過；
4.不應設置在電磁干擾較強及其他可能影響消防控制室設備工作的設備用房附近；
5.消防控制室的門應向疏散方向開啟，且入口處應設明顯標志；
6.消防控制室宜設防靜電活動地板、吊頂和獨立空調，且避開容易積水場所的正下方設置；
7.消防控制室應有顯示被保護重點部位、疏散通道及消防設備所在位置的平面圖或模擬圖等；
8.消防控制室的面積應保證火災時指揮滅火及疏散人員的需要，所以面積一般較大，與其他智能化控制系統合用值班室時面積還應再增加。經驗數據：一般不應小于50m2。
（八）導線選擇與線路敷設：

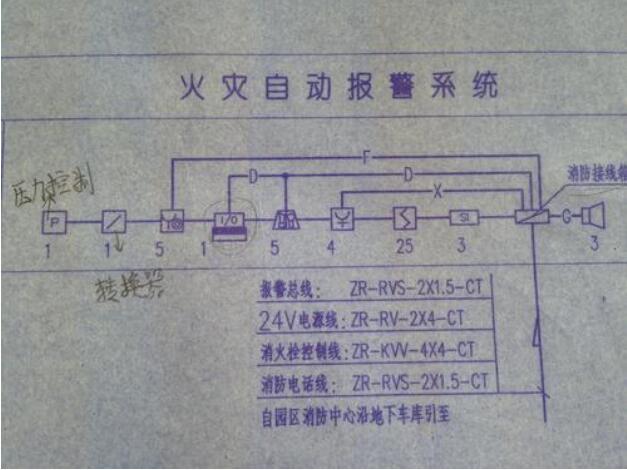

火災自動報警系統的傳輸線路和50V以下供電的控制線路，應采用電壓等級不低于交流250V的銅芯絕緣導線或銅芯電纜。采用交流380/220V供電或控制的交流用電設備線路，應采用耐壓不低于交流500V的銅芯絕緣導線或銅芯電纜。
對于醫院工程的消防報警系統改造，如果原有的暗敷管線能滿足改造要求則應充分利用，其他大量新增或改動的管線就必須滿足現行建筑防火規范的有關要求。一般消防自動報警系統的網絡傳輸總線、聯動控制線、手動控制線、電源線等均應該單獨敷設在消防金屬線槽或鋼管中且做防火處理（即外刷防火涂料），與其他弱電系統的線槽或配管分開?？紤]到火災情況下本系統應堅持正常工作，明敷的消防傳輸總線、聯動控制線、手動控制線、電源線等均應采用耐火型銅芯導線或銅芯電纜；如果線路較長，電源線應計及電壓降的影響而采用2.5mm2銅芯導線。消防緊急廣播線一般單獨穿鋼管（且外刷防火涂料）敷設，因?yàn)樽鳛橐粋€(gè)相對獨立的系統單獨配管也是規范要求，是合理的。
（九）接地系統接地是火災自動報警系統自身安全的重要技術措施，應符合下列要求：
1.采用總等電位聯結，系統主機應通過總等電位接地干線接地。在消防控制室設置專用的接地端子板，接地裝置的接地電阻應符合下列要求：①采用大樓共用接地裝置時，接地電阻值不應大于1Ω；②如果是單獨建造的消防控制室，接地電阻值不應大于4Ω。
2.《火災自動報警系統設計規范》GB50116-98第5.7條規定：火災自動報警系統應采用專用接地干線且用銅芯導線或電纜（截面不小于25mm2）穿硬質塑料管接至接地體。實際上這個規定與現行的接地國家規范和IEC標準是矛盾的，在工程實施上也很困難，只要符合上述第（1）條就能滿足要求。新的火災自動報警系統設計規范中相關內容也將修改。
3.消防電子設備凡采用交流供電時，設備金屬外殼和金屬支架等應做保護接地，接地線應與電氣保護接地線（PE）相連接。
