消防水炮系統的功能

點擊量：發布時間：2019-08-08 15:02作者：北京京盾消防器材

隨著社會發展，人們已經不能滿足于空間窄小的建筑設計，會展中心、體育館、大型影院等越來越多的大空間建筑逐步進入我們的生活。但大空間場所樓層高，人流大，一旦發生火災，會產生嚴重的后果。針對于此，消防水炮射程遠，流量大，救火迅速的優點在大空間消防安全中得到廣泛應用，下面由小編為大家介紹消防水炮系統的功能。

消防水炮系統由火災探測器（圖像型火災探測器、雙波段視頻火焰探測器）、火焰定位器、消防水炮、電磁閥、手動控制盤、信息處理主機、控制程序及管道系統組成。

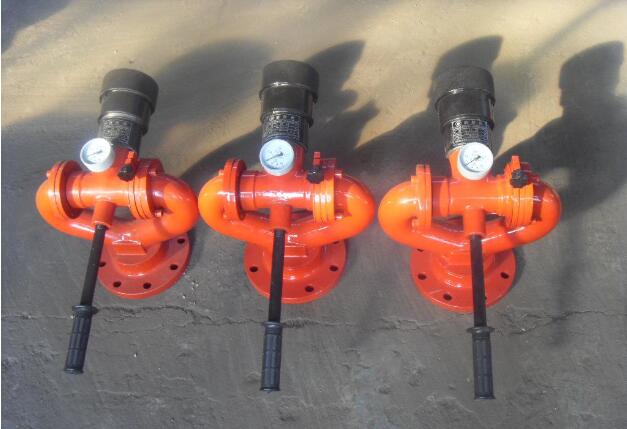

消防水炮系統圖一

一、按照構造：

消防水炮系統由前段探測、火焰定位、信息處理、終端顯示、記錄報警、聯動撲救等幾部分組成。

二、功能：

1、前端探測：

采用圖像型火災探測器，及時監控火災發生。當火災發生時，通過圖像型火災探測技術，水炮可以實時地獲得現場的圖像信息，并根據火災中火焰的光譜、頻譜、運動等特性，依照監控中心的接收信號對火情進行判斷處理，從而及時準確的識別火情并發出警報。

2、火焰定位：

火情監測過程中，火情探測器對發生的火情能夠立即做出反應，發出警報。報警信息在經過計算機系統確認以后，經遠程處理模塊的處理分析，將分析過的信息內容發送至驅動模塊，最后再由驅動模塊控制消防水炮的俯仰電機和水平電機同時進行旋轉工作，火焰定位器帶動消防水炮噴頭進行俯仰及水平兩個方向的火焰搜索。此時，解碼器上的數據采集模塊將采集到的由消防水炮的俯仰及水平電位器傳輸而來的消防水炮和火焰定位器的角度信息進行集合整理，并將這些信息的模擬量及數字量信息傳輸至微處理模塊，以進一步確定火情及火焰的精確位置，并最終由功率驅動模塊將管道電磁閥和消防水泵自動打開，對準火點精確滅火。

3、信息處理：

信息處理對于整個消防火災處理作用巨大。信息處理主機作為消防水炮整體系統的集中控制設備和核心技術，不僅能夠控制數百路的視頻圖像信號，監測采集到的視頻信號，同時管理多臺處理器以及其他系統設備。防火并行處理器首先要對火情探測器攝取的視頻信息進行判斷，確定火情后，再將信號傳至信息處理主機。主機再次確認經過火情安全監控軟件分析過的火災信號并記錄、顯示，同時自動控制水泵、警鈴、錄像機等聯動設備。這一系列信息處理反應時間通常會被控制在二十秒之內。

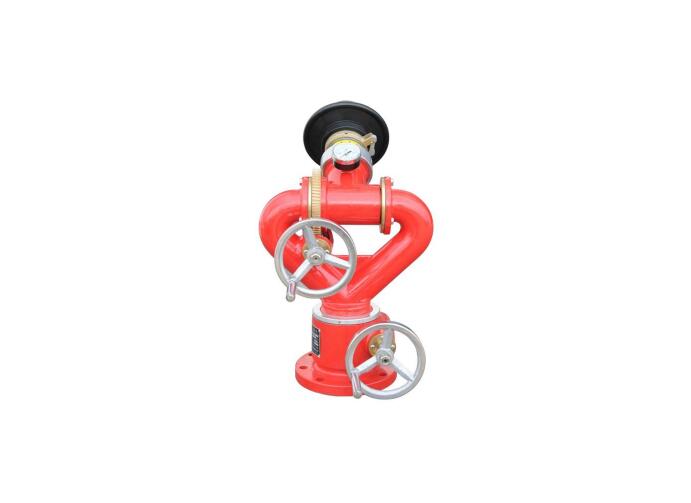

消防水炮系統圖二

4、終端顯示：

多角度、多畫面、實時監控，才能保證大空間建筑的消防安全。進行監控的終端顯示器設置于消防控制中心，立體建筑整體被分割成為多幅平面圖存放于主機硬盤中，并將火情探測器的實際位置對應標注于平面圖中，全天實時不間斷對設防點周圍進行火情監控。當火情發生時，監控畫面自動從常規顯示模式切換成為警報現場。實時進行畫面錄像，清晰記錄現場火情以做災后分析。

5、報警記錄：

聯動控制主機，能夠高效管理并控制包括系統運行記錄在內的各項數據。比如系統啟動及退出時間記錄、火警記錄、火情探測器記錄等等?；馂?zāi)發生時能夠迅速將監控畫面切換至災情現場并錄像，提示起火位置。若火情在規定的時間內沒有獲得及時處理，消防系統將啟用自動程序，啟動相關滅火設施，并將消防系統狀態、火情發生時間、監控畫面情況及災情處理方式進行逐一記錄。

6、聯動報警：

需要消防設施與主機進行合作，并完成由主機發出的各種命令。比如：消防警鈴、廣播，消防卷簾、水泵等。從火災發生到被撲滅的整個過程，消防系統的各個組成部分的工作需要相互協調，合作完成。

消防水炮系統圖三
