壓縮空氣泡沫消防車的基本結構組成及定義
點擊量：發布時間：2019-05-27 14:44作者：北京京盾消防器材
我國泡沫消防車的載滅火劑量為2~21t，消防泵流量20~100L／s。泡沫消防車有不少品種，分類方法一般有2種，一是根據燃燒物資屬性分類，有A類泡沫消防車（固體物資）B類泡沫消防車（液體物資）；二是根據泡沫滅火劑的成分來劃分，總體可分為化學泡沫滅火劑和空氣泡沫滅火劑。
（1）化學泡沫：是通過硫酸鋁和碳酸鈉的水溶液發生化學反應產生的，泡沫中包含的氣體為CO2。這種泡沫密度小，有黏性，能覆蓋著火物表面以隔絕空氣；同時CO2又是惰性氣體，不助燃。不能用來?yè)渚燃伤伤岬幕瘜W(xué)物質和電氣設備的火災。
（2）空氣泡沫：是通過空氣泡沫滅火劑的水溶液與空氣在泡沫產生器中進行機械混合攪拌而生成的，所以又稱為機械泡沫，泡沫中的氣體為空氣。空氣泡沫滅火劑的作用是當其以一定厚度覆蓋可燃或易燃液體的表面時，可阻擋易燃或可燃液體的蒸氣進入火焰區，使空氣與液面隔離，也可防止火焰區的熱量進入可燃或易燃液體表面。但高溫下，空氣泡沫滅火劑產生的氣泡因受熱膨脹會迅速破壞，故不宜在高溫下使用；此外，構成泡沫的水溶液能溶解于酒精、丙酮和其他有機溶劑，使泡沫遭到破壞，故空氣泡沫不適用于撲救醇、酮、醚類等有機溶劑的火災，也不適用于忌水化學物質的火災。
空氣泡沫滅火劑種類很多，按泡沫發泡倍數分為低、中、高倍數3類。低倍數泡沫滅火劑的發泡倍數一般≤20倍，中、高倍數滅火劑的發泡倍數一般在20~1000倍。根據發泡劑的類型和用途，低倍數空氣泡沫滅火劑又分為蛋白泡沫、氟蛋白泡沫、水成膜泡沫、合成泡沫、抗溶性泡沫等類型。其中：抗溶性泡沫滅火劑（MPK）不僅可以撲救一般液體烴類的火災，也可有效地?fù)錅缢苄杂袡C(jī)溶劑的火災；氟蛋白泡沫滅火劑（MPF）適用于較高溫度下的油類滅火，并適用于液下噴射滅火；水成膜泡沫滅火劑（MPQ）又稱“輕水”泡沫滅火劑或氟化學泡沫滅火劑。（節選商用汽車圖文集成）

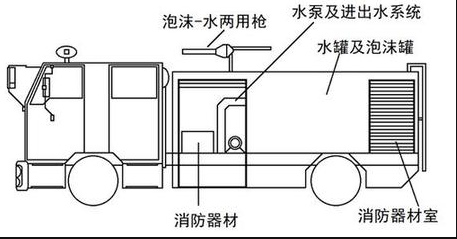

泡沫消防車與水罐消防車結構相似，除相同部分外，泡沫消防車主要增添了泡沫液罐、泡沫比例混合裝置、空氣泡沫一水兩用炮及其它附加裝置等。一下只介紹增添的裝置部分，而相同部分可參閱水罐消防車。
（一）泡沫比例混合裝置
泡沫比例混合裝置用于泡沫滅火時，使水和泡沫液按94：6的比例混合，并由水泵將混合液送至泡沫發生裝置，泡沫比例混合管線主要由泡沫比例混合器、壓力水管路、泡沫液進出管路及球閥、外吸液管等組成?！ ?/span>
（二）空氣泡沫一水兩用炮
空氣泡沫—水兩用炮，只有一個炮筒，既可噴射水，又可炮沫滅火。 PP24型空氣泡沫一水兩用炮主要由炮筒、多孔板、吸氣室、導流片、噴嘴、俯仰手輪及回轉手輪等組成。PP48型空氣泡沫——水兩用炮結構與其相似，它可回轉360°，俯仰70°（最有利的射角為30°～50°），噴射泡沫射程可達65m以上，噴射水射程可達70m以上。 空氣泡沫消防車的其它結構和裝置與水罐消防車大體相似，不同的是，在附加電氣系統中增加了泡沫液位指示器線路?！ ?/span>
三、操作使用
（一）加注泡沫液”
向泡沫消防車的泡沫液罐加注泡沫液有兩種方法：一是從人孔口直接加入，二是用原車的壓縮空氣，將泡沫液桶的泡沫液壓入。這種方法操作步驟如下： 將吸液管、充氣接嘴、輪胎打氣用的軟管及接頭接好；啟動發動機，使消防車貯氣筒內的壓縮空氣有足夠的壓力；先關閉空氣泡沫比例混合器，打開通向泡沫液罐的進液閥。然后，將打氣軟管接頭與充氣接嘴接合，使壓縮空氣進入泡沫液桶。于是，泡沫液在壓縮空氣的作用下進入泡沫液罐?！ ?/span>
當桶內的泡沫液被壓送完時，必須立即關閉貯氣筒的放氣閥和泡沫液罐的進液閥，以防大量入泡沫液?！ ?/span>
（二）使用泡沫滅火
1、內吸泡沫液產生泡沫
內吸泡沫液是指空氣泡沫比例混合器從消防車泡沫液罐內吸取泡沫液?！ ?/span>
內吸泡沫液產生泡沫，其方法步驟如下：
（1）按需要連接水帶、空氣泡沫槍或泡沫炮等；使用中壓軟管卷盤或高壓軟管卷盤時，將中壓槍或高壓槍設置與噴霧射流狀態，安裝上專用發炮筒；
（2）將空氣泡沫槍啟閉手柄放在“混合液”或“水”的位置上；
（3）參照水管消防車操作使用部分，啟動水泵供水；
（4）打開通向空氣泡沫比例混合器的壓力水旋塞；
（5）加大油門，調整離心泵出水壓力，使之滿足空氣泡沫槍、泡沫炮火中壓槍、高壓槍的壓力要求；
（6）旋轉空氣泡沫比例混合器上的閥芯，將指針指在空氣泡沫槍標定的泡沫液定量孔位置上；
（7）打開泡沫液進液閥，空氣泡沫比例混合器便連續不斷地從定量吸入泡沫液?！ ?/span>
2、外吸泡沫液產生泡沫
外吸泡沫液，是指空氣泡沫比例混合器從車外的泡沫液桶內吸取泡沫液。
外吸泡沫液產生泡沫的具體方法如下：
?。?）關閉泡沫液進液閥，打開三通管的螺蓋，接上外吸液管并將其插入泡沫液桶內；
?。?）打開充氣接嘴，使泡沫液桶內與大氣相通。爾后，再按內吸液的方法步驟進行。
3、自吸泡沫液產生泡沫
自吸泡沫液，是指空氣泡沫槍通過吸液管直接從泡沫液桶內吸取泡沫液?！ ?/span>
自吸泡沫液產生泡沫的具體方法如下：
（1）將水帶一端接水泵出水口，一端接空氣泡沫槍。將吸液管一端接空氣泡沫槍吸液口，另一端插入泡沫液桶內；
?。?）打開泡沫液桶上的充氣接嘴，使泡沫液桶內與大氣相通；
?。?）將空氣泡沫槍的啟閉手柄放在“吸液”位置上。爾后，再按內吸液的方法進行。
無論采用上述三種方法中的任何一種方法產生泡沫滅火，滅火后都應清洗泵、空氣泡沫比例混合器、空氣泡沫槍及管路。
四、泡沫系統常見故障及排除方法
泡沫消防車泡沫系統常見故障主要有兩種，一是泡沫槍只噴射水、不噴射泡沫或中斷噴射空氣泡沫；二是噴射出的空氣泡沫質量異常，其故障原因及排除方法如下。
（一）槍或炮只噴射水，不噴射或中斷噴射空氣泡沫
可能原因?yàn)椋?/span>
1、空氣泡沫比例混合器未打開；
2、水源壓力大于0．049MPa，空氣泡沫比例混合器不能吸取和輸送泡沫液；
3、泡沫液罐上的通氣孔被堵塞；
4、泡沫液罐上的充氣接嘴未打開；
5、吸取泡沫液的管路系統閥門未打開或被堵塞；
6、吸液管未擰緊或膠墊片損壞、脫落；
相應的排除方法為：
1、開啟混合器
2、取用壓力小于0. 049MPa的水源；
3、清除堵物；
4、打開充氣嘴；
5、打開閥門，清除堵物；
6、擰緊或配上新膠墊片。
（二）噴出的空氣泡沫質量異常
可能原因?yàn)椋?/span>
1、空氣泡沫比例混合器的吸液量與槍或炮的標定值不配；
2、槍或炮的吸氣孔被堵塞；
3、發泡網損壞；
4、泡沫液變質；
相應的排除方法為：
1、按規定值旋轉混合器閥芯；
2、清除堵物
3、調整發泡網
4、換用質量好的泡沫液
沫消防車上使用的大都是手動泡沫比例混合器，那么什么樣的泡沫消防車上采用全自動泡沫比例混合器呢？一般機場消防、油庫消防、現役消防等大型的泡沫消防車上都可使用全自動泡沫比例混合器。
泡沫比例混合器是泡沫滅火系統的“神經中樞”,其工作性能的好壞直接關系到泡沫滅火系統撲救火災的成敗。泡沫比例混合器有壓力式空氣泡沫比例混合器、環泵式泡沫比例混合器、管線式泡沫比例混合器等類型。
泡沫滅火系統具有安全可靠、經濟實用、滅火效率高等特點,尤其對撲救B類火災更具有突出的優越性,是目前國內、外油類火災基本的撲救方式。
全自動泡沫比例混合器分為：
1、壓力式泡沫比例編輯壓力式泡沫比例混合器應用于ZP32泡沫/水噴淋自動滅火系統、低倍數泡沫滅火系統、水成膜泡沫噴淋滅火系統中，由進水管、出液管、混合室、擴散管等組成。比例混合器的混合室上鑄有箭頭，表示流向。安裝時箭尾端應與水泵出水管連接，箭頭端應與泡沫主管接通，進水管、出液管分別與泡沫液儲罐接通。工作原理：比例混合器主要利用文丘里原理,壓力水通過比例混合器時,在其內部與泡沫液貯罐之間產生負壓力差,使貯罐內泡沫液通過與比例混合器連接的泡沫液管進入比例混合器,在連接管內有控制泡沫液流量的孔板,就形成穩定混合比例的泡沫——水混合液。
2、管線負壓泡沫比例編輯管線負壓式泡沫比例混合器主要應用在泡沫消火栓箱、移動式泡沫推車等設備的比例混合上。工作原理：壓力水從進口進入比例混合器后，大部分水經噴咀高速噴入擴散管，在噴咀與擴散管間形成負壓區，泡沫液由吸液口被吸入負壓區，與壓力水同時進入擴散管，從出口流出；還有一小部分壓力水則通過調節閥與擴散管流出的混合液相混合后從出口流出。旋動控制閥的手柄（混合器側面）調節混合液的混合比。結構特點：1 混合器為負壓管線式混合器，當供水壓力達到壓力值時，混合器將泡沫液吸入供水管線中。2 混合器進口由KY65型管牙接口與供水管線相連接，出口由KY65型管牙與混合液輸出管線相連接。3 混合器上裝有控制吸入泡沫液量調節閥，調節閥上的指示牌標有吸泡沫液比例數值。
3、環泵式泡沫比例編輯負壓環泵式比例混合器應用于負壓式泡沫滅火系統中。環泵式比例混合器由調節手柄、指示牌、調節閥、混合室、擴散管等組成。環泵式比例混合器的混合室上鑄有箭頭，表示流向。指示牌上標識不同混合流量,分別為16L/s、24L/s、32L/s、48L/s、64L/s。調節手柄根據指示牌相應調節泡沫混合液流量。安裝時箭尾端應與水泵出水管連接，箭頭端應與水泵進水管接通，吸液口與泡沫液儲罐接通。結構特點：1、混合器是由調節手柄、指示牌、調節閥、混合室、擴散管等構成的環泵式混合器。2、混合器指示牌上標有不同數值，其數值與產生和噴射泡沫設備的混合液量值相對應。3、混合器適合配用6%的泡沫液。4、混合器應安裝在水泵附近，與水泵的出水管和進水管連接?；旌掀饕蟊眠M(jìn)口壓力要小于0.03MPa，否則將影響混合器的吸取泡沫液性能。5、混合器在0.6~1.4MPa進口壓力范圍內，其吸取泡沫液量在某一檔是基本不變的。而產生和噴射泡沫設備在不同壓力下其混合液量發生變化時，其混合比將產生變化。因此要適當調整和控制產生和噴射泡沫設備的壓力，使其壓力不能太低或太高，以使得保證泡沫液量在混合液量中所占的比例為3-6%。
泡沫的滅火機理
泡沫的相對密度小，流動性好，持久性和抗燒性強，導熱性低，粘著力大。這些物理性能使它能迅速覆蓋在燃燒液面上，可隔絕可燃蒸汽 、空氣、熱量的傳遞，加上冷卻效果，起到了滅火的作用。
泡沫消防車的結構及工作原理
泡沫消防車由汽車底盤和其上裝部分的專用裝置組成。國內外生產的泡沫消防車多采用整車生產廠家提供的二類通用汽車底盤。其專用裝 置主要包括取力器、水泡沫液罐、器材箱、泵房、消防泵、真空泵、泡沫比例混合裝置等。
其工作原理是：通過取力器裝置將汽車底盤發 動機的動力輸出，并經一套傳動裝置驅動消防泵工作，通過消防泵、泡沫比例混合裝置將水和泡沫按一定比例混合，再經消防炮和泡沫滅火槍 噴出滅火。因此，要求汽車底盤必須滿足一定的載質量和發動機功率。目前已制訂了國家標準，底盤選用根據《消防車通用底盤系列、型式、基本參數和技術要求》的國家標準選用，根據行業標準《泡沫消防車通用技術條件》附錄A的要求選用發動機的功率必須滿足其規定要求。
1、動力輸出裝置
國產泡沫消防車多采用主車發動機取力方式，取力器布置方式可有多種形式，而目前中重型泡沫消防車多采用將取力器置于主離合器和變 速器之間的夾心式取力器（變速器前置式）和傳動軸取力（變速器后置式）兩種形式。采用夾心式取力器將主發動機的動力取出經傳動系統傳 到水泵，驅動水泵運轉，可以實現雙動功能。目前大多采用此種形式。
2、水-泡沫罐體
水-泡沫罐體是泡沫消防車上裝載滅火劑的主要容器，根據消防行業的發展可采用多種材料制做，上世紀八九十年代多采用聚酯玻璃鋼材料，現在逐步發展到采用優質碳鋼材料及不銹鋼材料制作。
