消防水炮如何布線？
消防水炮是目前國內消防中是使用比較多的一種安防設備，消防水炮有手動消防水炮，電控消防水炮，自動消防水炮，防爆自動消防水炮，防爆電控消防水炮，每一種設備的布線方式不一樣，國內用的比較多的是ZDMS系列自動消防水炮，主要用于高大建筑的室內，如廠房，商業中心，電影院，體育館，圖書館及文化展會中心等等，只要目前的室內高度大于6m以是要根據消防部門要求設計與安裝對應型號的自動消防水炮。自動消防水炮目前普遍用的是自動，手動，遠程三種控制方式，當然電控消防水炮則是需要遙控器進行遠程控制。
自動消防水炮具有聯動第三方報警主機起到報警作用，可以實現探測火苗精準定位，可以通過消防控制室對現場畫面進行遠程控制，保護面積大，響應速度快等特點，能夠減少撲救過程中所造成的損失。

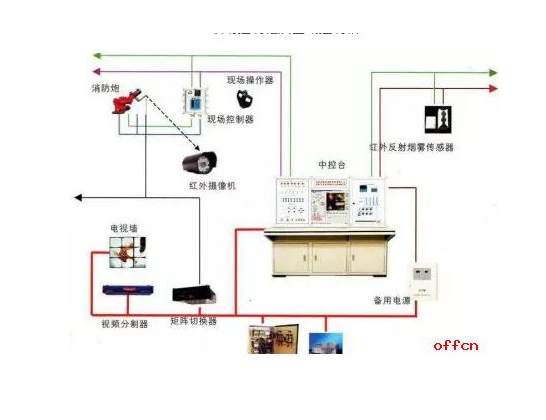

自動消防水炮布線：
（1）水炮到現場區域控制箱：RVV3x1.5(水炮電源線 220V)+RVSP2x1.5(水炮控制線）
（2）電磁閥到現場區域控制箱：RVV2x1.5(電磁閥電源線）
（3）現場區域控制箱到末端試水裝置：RVV3x1.5(末端試水裝置電源線)+RVSP2x1.5(信號總
線)
（4） 現 場 區 域 控 制 箱 到 消 防 報 警 主 機 ： RVV3x2.5( 電 源 線 )+RVSP2x1.5( 信 號 總
線)+RVSP2x1.5(遠程控制線)
（5）水炮到消防報警主機：SYV-75-5(視頻線)。（水炮不帶視頻時，則不需布視頻和遠程控
制線，系統也不具備遠程控制功能）
（6）消防報警主機到水泵房：RVV4x1.5(啟泵線，啟泵反饋線）。
注意 ：本系統中所有控制和信號線纜應采用雙絞屏蔽線纜。此線纜為弱電線纜，不能與電磁閥
電源線共管敷設，采用線槽敷設時，須采用分隔線槽。
關于自動跟蹤定位射流滅火裝置消防水炮 ZDMS0.8/20S-GA（20升L） ZDMS0.9/30S-GA（30升L）安裝說明。
概述
共安智能研發的ZDMS 型自動跟蹤定位射流滅火裝置（消防水炮），是針對現代大空間建筑的需要利用自然界的可燃物質在燃燒時所釋放出的大量的輻射線，利用紅、紫外傳感器、計算機、機械傳動、遠程通訊等技術，通過一整套電子控制電路構成的高度智能化的現代消防。它可以在被保護的三維空間內，全方位地進行巡回掃描尋的，精確定位，并驅動滅火裝置迅速準確地瞄準火源，繼而自動啟泵、開閥，射水滅火，瞬時間即可把剛剛初燃的火源撲滅，確保把火災的苗頭扼滅在初萌狀態，真正地做到“防患于未然”！自動尋的噴水滅火系統，具有探測距離遠，保護面積大，噴射流量大，靈敏度高，響應速度快，智能化、自動化水平高，滅火時間短等眾多優點，能夠極大地消除火災給人們帶來的危害，為保護人民的財產和自身生命安全不再遭受到火災的困擾。

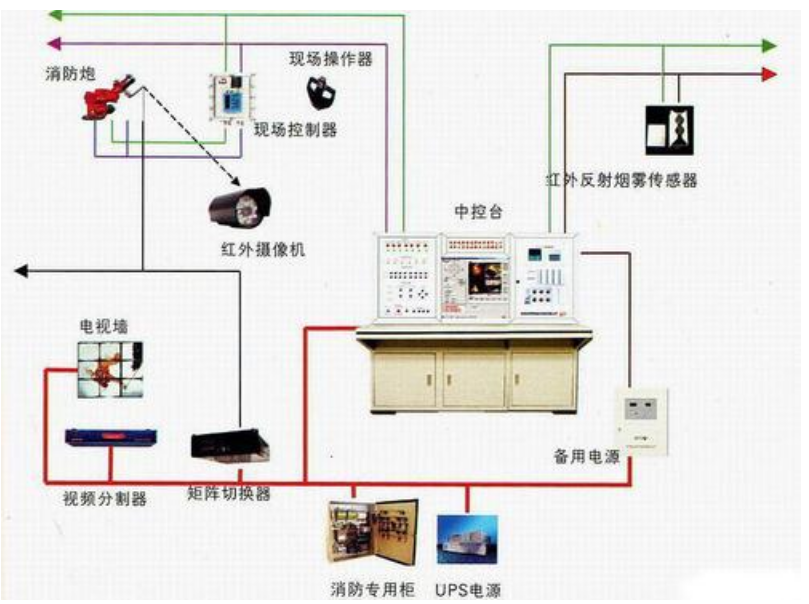

一、系統組成
ZDMS 型自動跟蹤定位射流滅火系統是由自動消防炮、消防管道、水流指示器、電動閥、檢修閥、現場視頻 CCD、紅紫外火焰探測器、現場控制箱、聲光報警器、手動報警按鈕、手動控制器、火災報警控制器、視頻圖像記錄儀、消防水泵、儲水池、水泵接合器，線纜等組成。
二、系統設備安裝
一，滅火裝置管路安裝

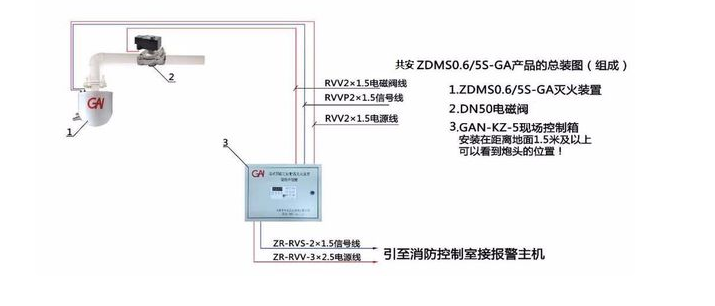

1，滅火裝置管路部件安裝順序如下圖：
如上圖安裝固定支架，因安裝環境不同，固定支架應采用不同的安裝方式，請根據現場情況選擇最適合的安裝樣式，安裝固定支架的主要目的是防止消防炮全流噴射時后坐力引起的震動和晃動。供水管路的安裝不盡之外應嚴格按照管路安裝規范進行。
2，紅紫外火焰探測器的安裝
每臺水炮均配備一只火焰探測器；火焰探測器由萬向支架固定在對應水炮同側 2 米范圍內。
注意：火焰探測器正前方和左右兩側不得有任何障礙物遮擋，在保護區域內任何位置都要能看見探測器的探測面。
3，現場區域控制箱的安裝現場區域控制箱外形及安裝孔尺寸(單位 mm)如下圖
現場控制箱應該安裝于距離地面約 1.5m 高，且能夠看到水炮狀態的位置。
注意：（1）水炮和相關組件應在管道安裝完畢并進行沖洗試壓后進行安裝。安裝前應妥善保管，并采取相應的防塵、防潮、防腐措施。
（2） 不得有障礙物遮擋紅紫外火焰探測器；水炮周圍 1 米范圍內不得有任何障礙物，以免影響水炮旋轉及噴水。
（3）必須保證水炮安裝法蘭對接面的水平！
（4）安裝時應輕拿輕放，避免跌落、磕碰,否則會對內部零件造成損壞。
二.系統布線
（1）水炮到現場區域控制箱：RVV2x1.5(水炮電源線控制線)+RVV2x1.5（攝像頭電源線）
（2）紅紫外火焰探測器到炮頭解碼器：RVV2x1.5(探測器電源線信號線）
（3）電動閥到現場區域控制箱：RVV2x1.5(電動閥電源線）
（4）現場區域控制箱到末端試水裝置：RVV3x1.5(末端試水裝置電源線)+RVSP2x1.5(信號總線)
（5）現場區域控制箱到消防報警主機：RVV3x2.5(電源線)+RVSP2x1.5(信號總線)+RVSP2x1.5(遠程控制線)
（6）水炮到消防報警主機：SYV-75-5(視頻線)。（水炮不帶視頻時，則不需布視頻和遠程控制線，系統不具備遠程控制功能）
（7）消防報警主機到水泵房：RVV4x1.5(啟泵線，開泵反饋線）。
三.系統接線
1. 水炮及電動閥接線水炮自帶線纜長約 3.0 米（其中藍色為 24V 正極，黑色為 24V 負極，1-12 號黃色線纜為水炮控制線），紅紫外火焰探測器自帶線長約 1.0（其中紅色為 24V 正極，黑色為 24V 負極，黃色為探測器信號）與增設線纜對接時，各線頭須焊接后分別絕緣包裹，并做好顏色序號記錄。(本公司配備 220V轉 12V 直插式攝像頭電源適配器)
注意：1、由于水炮需360度旋轉，電纜線必須預留足夠長度，否則會損壞設備！
2、ZDMS0.8/20S、ZDMS0.9/30S 現場區域控制箱接線如下圖：
如上圖：水炮自帶線和電動閥線分別接控制箱內對應端子，電動閥體內接 1,2 號端子；紅紫外火焰探測器信號線（黃色）接下排一級端子，電源線接控制箱內開關電源 24V 輸出（紅色正極，黑色負極）；遠程控制線接下排 485 端子；開泵信號接輸入模塊 9,10 號端子，信號總線接模塊 2,4 號端子（無極性）。
3. 末端試水裝置接線

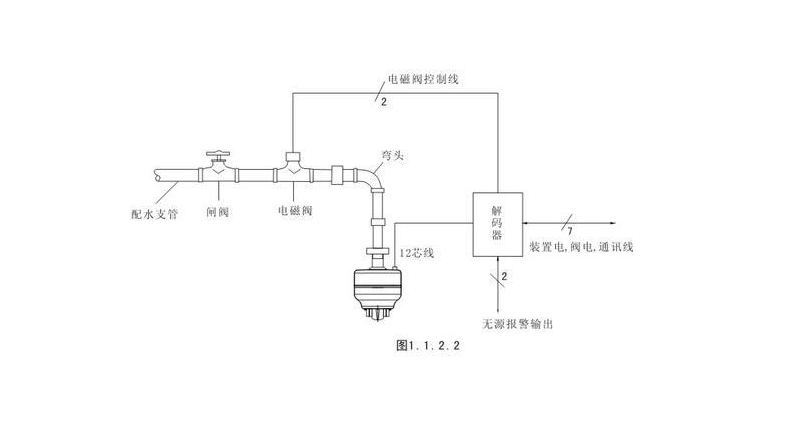

如上圖：探測器與電磁閥分別接在智能解碼器對應位置；開泵信號接輸入模具 9、10 號端子，信號總線接模塊 2、4 號端子。

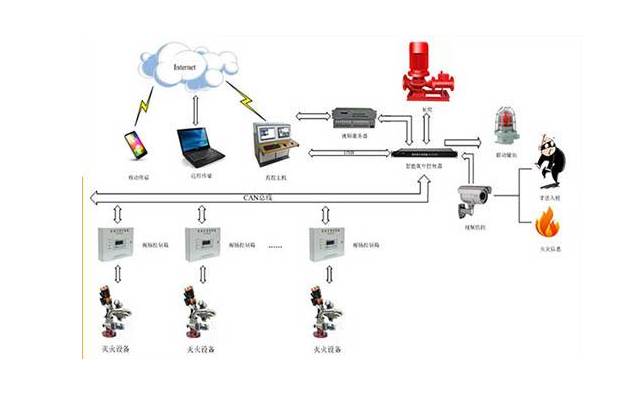

4. 聯動報警主機接線
如上圖：交流 220V 輸出到現場區域控制箱；信號總線與所有信號模塊（輸入模塊）2,4 號端子并聯；開泵輸出到水泵控制柜，泵房反饋接繼電器常開輸入；24V 輸出到遠程手動控制盤。水炮視頻線依次與硬盤錄像機視頻接口對接，如下圖：
硬盤錄像機設置使用詳見說明書
三、系統使用一
四、滅火裝置手動測試
（1）確認接線無誤后依次打開現場區域控制箱電源開關、水炮電源開關、遠程開關。（2）水炮通電后為自動狀態（面板上電源、自動指示燈亮，此時手動無效），如下圖：
（3）按“轉換”鍵將對應的水炮轉換成手動狀態（自動指示燈滅），按“上” 、“下”、“左” 、“右”鍵將水炮噴嘴轉動對準著火點，按“開閥”鍵開啟電動閥，同時聯動主機起泵（此時開閥指示燈亮起）。水炮出水后，再次調整噴嘴位置，讓水柱對準著火點。
（4）滅火完成后，按“開閥” 鍵關閉電動閥（開閥指示燈滅），此時需在主機上復位停泵。
二、滅火裝置自動測試
（1）將要測試的水炮轉換成自動狀態（自動指示燈亮起）。
（2）在此臺水炮保護區域內置直徑大于 700 毫米火盆一個，注于低于盆口約 100 毫米的清水，加入約 500ML 汽油。
（3）點火后水炮將自動尋找火源定位同時開閥、啟泵并射流滅火。
（4）大約 3 分鐘后水炮自動關閉電動閥，復位后處于繼續監視狀態，同時主機復位關泵。
注意：在工程沒有完全交接，現場有使用電焊等設備時，需將水炮全部置于手動狀態或關閉電源，否則因受干擾而引起水炮誤動作造成損失，本公司不予負責！
三、末端試水裝置測試
（1）通電后，火焰探測器處于監視狀態（指示燈閃爍）。
（2）在距離探測器探測面約 50 厘米處開啟打火機并持續約 5 秒鐘，探測器接收信號后啟動電磁閥并
啟泵（此時探測器指示燈常亮）。
（3）約 2 分鐘后，將自動關閉電磁閥，探測器重回監視狀態。此時主機需復位停泵。
四、報警主機使用
（1）確認接線無誤后開啟電源(出廠前已編輯過聯動邏輯關系，如需重新編輯，參見主機說明書)。
（2）測試時聯動時按“消音”消音，按“復位”鍵復位及關泵（密碼 119）。
五、遠程控制
遠程控制是通過觀察監控畫面，利用手動控制盤對水炮實施遠程手動控制。
1. 手動控制盤接線手動控制盤自帶 4 芯線，紅色、黑色與主機內 24V 輸出對接，紅色正極，黑色負極；黃色、綠色與現場控制箱中控 485 加長線對接，黃色正極，綠色負極。
2. 手動控制盤操作
（1）接線通電正常后，窗口顯示 0001，選擇需要操作水炮遠控地址按“確認”鍵確認。
（2）此時可根據監控畫面對水炮進行手自動轉換、調整炮口位置、開關閥門的操作。
（3）此臺水炮操作完成后重新選擇其它水炮的遠控地址，重復上述操作進行遠程控制。
（1）智能消防水炮到現場區域控制箱：RVV3x1.5(水炮電源線220V)+RVSP2x1.5(水炮控制線）
（2）電磁閥到現場區域控制箱：RVV2x1.5(電磁閥電源線）
（3）現場區域控制箱到末端試水裝置：RVV3x1.5(末端試水裝置電源線)+RVSP2x1.5(信號總線)
（4）現場區域控制箱到消防報警主機：RVV3x2.5(電源線)+RVSP2x1.5(信號總線)+RVSP2x1.5(遠程控制線)
（5）智能消防水炮到消防報警主機：SYV-75-5(視頻線)。（水炮不帶視頻時，則不需布視頻和遠程控制線，系統也不具備遠程控制功能）
（6）消防報警主機到水泵房：RVV4x1.5(啟泵線，啟泵反饋線）。
注意：本系統中所有控制和信號線纜應采用雙絞屏蔽線纜。此線纜為弱電線纜，不能與電磁閥電源線共管敷設，采用線槽敷設時，須采用分隔線槽。
