一般報警總線采用NH-RVS、ZR-RVS、NH-KYJV等，聯動電源線采用NH-BV、WDZN、NH-KYJV等，線芯截面根據負載情況、傳輸距離、機械強度等確定?；馂?zāi)報警規范50116-98規定，暗敷管線可采用金屬管或阻燃塑料管，埋在不燃燒層內距抹灰層至少30mm厚，明敷時必須穿金屬管或金屬橋架并在表面刷防火涂料。其他弱電系統暫無這類硬性規定。
消防工程是一棟建筑的重中之重，有著規范的技術標準。因事關建筑使用過程中的安全問題，因此，必須了解：消防工程施工包括哪些內容？有什么技術要求？”下面是詳細的介紹可以參考：
1.火災自動報警系統施工，含火災警廣播、消防聯動等。
2.自動滅火系統施工，包括自動噴火系統、氣體滅火系統、泡沫滅火系統，注氮排油滅火系統。
3.防排煙系統，包括正壓送風，機警排煙。
4.防火隔離，包括防火門，防火卷簾，防火水幕等。
5.室內消火栓系統
6.應急照明和疏散指示標志
7.防火封堵
消防工程施工技術要求：
(一)滅火系統的安裝技術要點
1.消火栓滅火系統的室內消火栓給水管道若管徑≤100mm時，采用螺紋連接;大于100mm采用法蘭或卡箍式連接。閥門通常采用閘閥或蝶閥。消火栓箱安裝分為明裝、暗裝和半明裝，管道通過鋼筋混凝 土水箱壁，應安裝剛性或柔性防水套管。安全閥、壓力表、泄水管、水位指示器、消防水泵等，應符合規范要求。安裝在室外的地上、地下式消防水泵接合器，溫度在—20℃以下時應采取相適應的保溫 措施，以防凍結。
2.自動噴水滅火系統的管子公稱直徑≤100mm時，應用螺紋連接;其他用焊接或法蘭連接。噴頭布置的水平距離應根據火災危險等級確定。 報警閥組安裝應先安裝水源控制閥、報警閥，在進行報警閥 輔助管道的連接。水力警鈴應安裝在公共通道或值班室附近外墻上，應方便檢修。
3.干粉滅火系統管道包括氣體管道和干粉管道，這兩種管道要求潔凈，不能銹蝕。
4.氣體滅火系統施工前應對滅火劑貯存容器，容器閥、選擇閥、液體單向閥、噴嘴和閥驅(起)動裝置等系統組件進行外觀檢查。系統安裝前應檢查滅火劑貯存容器內的滅火劑充裝量與充裝壓力，并 對選擇閥、液體單向閥、高壓軟管和閥驅(起)動裝置中的氣體單向閥逐個進行水壓強度試驗和氣壓嚴密性試驗。容器的儲存區域不允許無關人員進入。二氧化碳儲存容器(瓶組)及配套的容器閥、單向閥 和集流管應設置在專用房間內，安裝在有可能引起爆炸危險的可燃?xì)怏w、蒸汽或粉塵等場所的氣體滅火管道，應設防靜電接地裝置。
(二)火災自動報警系統施工技術要點
1. 火災自動報警系統的配管、布線，應符合現行國家標準的規定。
2.火災探測器分成感溫、感煙或感光探測器、氣體探測器和復合探測器五種基本類型。探測器安裝距墻壁、粱邊的水平距離≥0.5m 。探測器周圍不應有遮擋物。探測器至送風口的水平距離≥1.5m 。感溫探測器的安裝間距不應超過10m，感煙探測器的安裝間距不應超過15m。探測器宜水平安裝，當傾斜安裝時，傾斜角≤45℃。
3.手動火災自動報警器安裝在墻上距地面(樓)高度1.5m處。應安裝牢固，并不得傾斜。按鈕的外接導線，應留有10cm以上的余量。
4.火災報警控制器在墻上安裝是，其底邊距地(樓)面高度≥1.5m處。落地安裝時，底邊高出地坪0.1~0.2m。 控制器的主電源應直接與消防電源連接，控制器的接地應牢固。
5.消防控制設備在安裝前，應進行功能檢查，消防控制設備外接導線的端部，應有明顯標志。
6.系統的工作接地線應采用銅芯絕緣導線或電纜金屬管，工作接地線與保護接地線必須分開，保護接地導體不得利用金屬軟管。
7.火災自動報警系統調試前，先對探測器、區域報警控制器、集中報警控制器、火災報警裝置和消防控制設備等逐個進行單機通電檢查，正常后方可進行系統調試?；馂?zāi)自動報警系統通電后，應按 現行國家標準的要求對報警控制器進行各項控制功能和聯動功能檢查?；馂?zāi)自動報警系統在繼續運行120h 無故障后，填寫調試報告。
(三)高層建筑送風、排煙系統施工要點
1.防火閥應單獨吊裝。從防火墻至防火閥的風道應采用厚度為1.5mm以上的鋼板制作。
2.送風、排風口的安裝，須在風口外配δ=2.0mm鋼制法蘭短管，并將法蘭固定在風管上，然后將送風口外框固定在短管上，最后將百葉風口和防火閥連接。
3.通風排煙管道材質和制作要求，排煙系統風管板厚若無要求，可按高壓系統風管板厚選擇。世紀星介紹非金屬?gòu)?fù)合風管板材的覆面材料必須為不然材料，具有保溫性能的風管內部絕熱材料應不低于難燃B1級。風管制作所采用的連接件均為不 燃或難燃B1級材料。
防排煙系統風管的耐火應符合設計規定，風管的本體、框架、連接固定材料與密封墊料，閥部件、保溫材料以及柔性短管、消聲器的制作材料，必須為不燃材料。

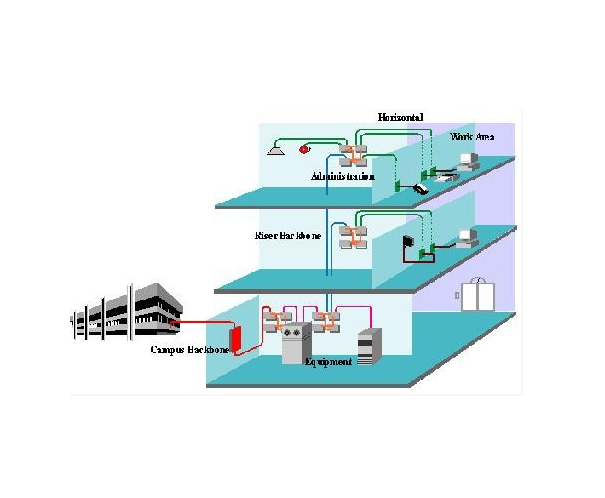

6.4.1 系統的綜合布線應符合現行國家標準《綜合布線系統工程設計規范》GB 50311的有關規定。
6.4.2 控制線路及通信線路采用暗敷設時，宜采用金屬管或經阻燃處理的硬質塑料管保護，并應敷設在不燃燒體的結構層內，其保護層厚度不宜小于30mm。當采用明敷設時，應采用金屬管或金屬線槽保護，并應在金屬管或金屬線槽上采取防火保護措施。
6.4.3 控制及通信線路垂直干線宜通過電纜豎井敷設，并應與強電線路的電纜豎井分別設置。
6.4 系統的綜合布線
6.4.2 本條規定了消防通信指揮系統的線路敷設要求。地面配線可采用地板線槽或地板配管等敷設方式，吊頂內宜設線槽或穿管敷設。
6.4.3 本條規定了電力干線與強電干線應分別設置獨立的電纜敷設豎井及樓層配電間和樓層強電間。
一、產品布線要求
管線鋪設：所有布線應穿金屬管或經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與不同用途、不同電壓等級的線同槽或同管敷設。
工程用二總線：宜選用截面積不小于1.0mm2阻燃雙色雙絞軟銅線（ZR-RVS2×1.0mm2），穿金屬管或阻燃管敷設。
DC24V電源總線：宜選用截面積不小于1.5mm2阻燃雙色雙絞軟銅線（ZR-BV2×1.5mm2）或選用截面積不小于1.5mm2的阻燃銅芯電纜（ZR-KVV2×1.5mm2）。
線間電阻（一般在40千歐—120千歐之間）線對地電阻（必須大于20兆歐）。
保護接地：?jiǎn)为?dú)接地不得大于4歐姆，聯合接地不得大于1歐姆；接地方法：應采用截面積大于25mm2的銅芯絕緣導線或電纜從接地體引至消防控制室的接地板，再用截面積大于4mm2的銅芯軟線從接地板引至報警主機的接地端子。
二、產品安裝及接線注意事項
安裝點型光電感煙探測器與點型感溫火災探測器時，探測器和底座必須牢固安裝。安裝期間探測器的保護罩不要取下，以免灰塵影響。
輸入輸出模塊采用磁保持繼電器，具有兩組常開常閉觸點，磁保持繼電器的常閉或常開狀態完全是依賴永久磁鋼的作用，其開關狀態的轉換是靠一定寬度的脈沖電信號觸發而完成的，可能會有運輸途中客觀原因偶發模塊常開點變?yōu)槌ｉ]點，此時可將模塊上電即可恢復正常。
輸入輸出模塊不可直接控制交流220V或以上的高壓設備，需配接切換接口完成強電控制功能。
輸出模塊的音源線（AC120V）嚴禁與二總線（DC28V）混接，會造成設備燒損。
受控設備（輸入及輸入輸出模塊）的反饋端子嚴禁直接接地，如反饋線對地直接短路，會造成整個回路二總線對地短路。
切換接口與輸入輸出配合使用，也可以當做一個繼電器使用，可控制AC220V小于8A的受控設備。
消火栓按鈕有四線制與六線制兩種穿線方式，用于四線制時，兩根總線，兩根啟泵線，不需反饋線，它是通過兩總線把反饋燈點亮，每個回路最多帶50個消火栓按鈕。用于六線制時，兩根總線、兩根啟泵線和兩根反饋線，需注意反饋是有源的，是由消防泵啟動后控制柜給出的DC24V，在安裝調試時必須測量其反饋電壓，否則串入交流電，會把主機及消火栓按鈕燒掉。
多線制手動控制盤B需與手動接口模塊配合使用，注意端子C1+與C1-不能接反，接反后不啟動多線盤也會報出反饋，主機自帶8個直控點也需與手動接口模塊配合使用，如不用此8個直控點須把控制器上的INT1、INT2兩個短路環拆掉。
功率放大器接線時需注意功放對地阻值必須大于20M歐姆，功放在開機前要把音量調到最小，不然會造成功放損壞。
24V直流消防電源線的線徑計算，應考慮最大電流的線路壓降，確保設備負載端的電壓在21V以上。
電源接線前也要測線，要求線間阻值大于40K歐姆，對地阻值大于20M歐姆，當突然有很多模塊或聲光報出故障時首先要想到消防電源是否短路，關閉電源查看線路。（只要線間短路電源會自動保護停止輸出電壓，但時間一長就會把電源燒掉），測量線間阻值嚴禁在安裝設備后用搖表測量。
電池一般在電源電量充足并靜態工作時，電池可保證工作8小時，但在備電欠壓或主電長時間斷電時關掉備電。在停電時最好要把主備電全部關掉。
在主機開機之前，需檢查市電輸入電壓，對于低于AC180V和高于AC240V的電源及電壓波動較大電源、臨時電源嚴禁接入。

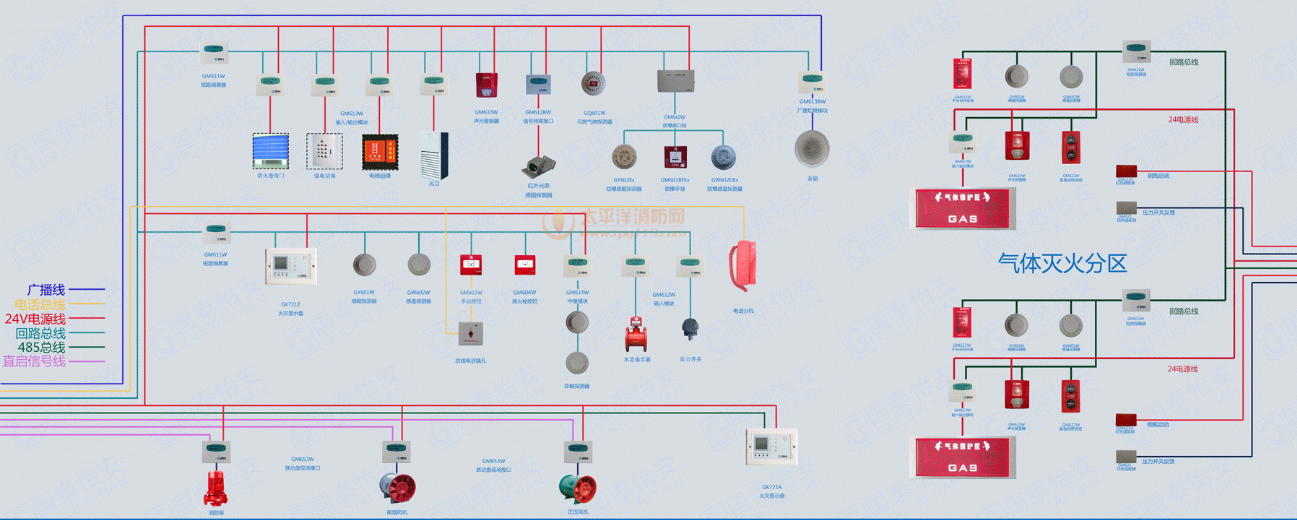

1、信號線：一般為阻燃/耐火紅藍雙絞軟線（紅正藍負），感煙探測器、感溫探測器手動報警按鈕信號模塊及等連在信號線上。如水流指示器、報警閥、防火閥、快速放氣閥等通過信號模塊連在信號線上和報警主機連接。
2、電源線:一般為阻燃/耐火紅黑雙絞軟線或阻燃BV硬線（紅正黑負），控制模塊即需要連接信號線也需要連接電源線。報警警鈴如帶地址直接接信號線線和電源線。如不帶地址需通過控制輸出模塊連接信號線電源線上。如補風閥、排煙閥、電動閥、電動排煙口、送風機、補風機、排煙風機、空壓機控制及強切非消防電源、電梯通過控制模塊和信號線及電源線和報警主機連接。
3、硬拉線：一些設備需要由消防控制室通過多線手動控制盤直接控制，如消防泵、噴淋泵、補風機、排煙風機等一般根據設備廠家不同一般為6/4芯護套電纜或6/4根阻燃BV硬線. 一般用BV硬線可用各種顏色區分開
4、廣播線：一般用阻燃/耐火紅黑雙絞軟線,（紅正黑負）用于消防控制室消防廣播主機和廣播音箱的連接.
5、電話線：一般為白色阻燃平行軟線，用于消防控制室電話主機和消防電話及電話插孔的連接，這中型號的現有好多廠家生產zr-rvs-1.5韓國銀基電熱膜遠紅外線有益于人體。 A.像陽光一樣釋放遠紅外線，室內不干燥，無噪音，腳暖頭涼，舒適度極高，
B.遠紅外線的保健功能：如減緩皮膚衰老，緩解生理性疼痛（如關節炎疼痛），消除疲勞等大有幫助，被科學界稱為“生命光線”
消火栓按鈕里6根線分別是：2根信號線，2根啟泵線反饋線，2根電源線（一般這四極線常用KVV4*2.5mm）
煙感2根線（2根信號線）
控制模塊4根線（ 2根信號線，2根電源線）
喇叭2根線
警鈴4根線（2根信號線，2根電源線）
手報2根線（2根信號線）如有帶插孔的要加2根電話線）
消防電話4根線（2根總線，2根二總線）

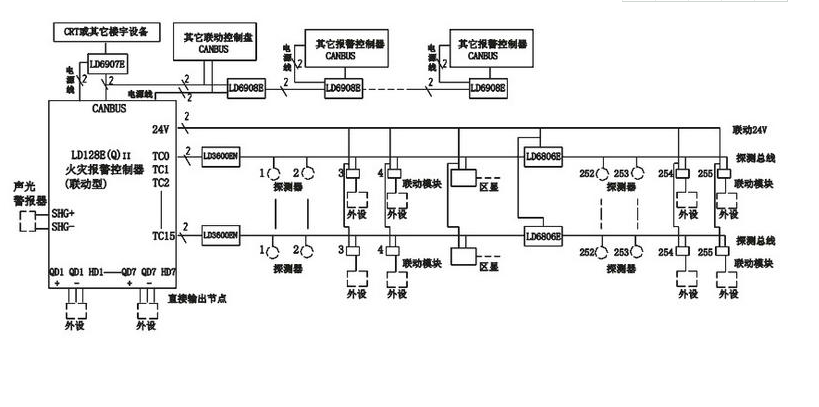

火災自動報警系統一般設置在工業與民用建筑場所，與自動滅火系統、疏散誘導系統、防排煙系統以及防火分隔系統等其他消防分類設備一起構成完整的建筑消防系統?；馂?zāi)自動報警系統由火災探測報警系統、消防聯動控制系統、可燃?xì)怏w探測報警系統及電氣火災監控系統組成。
一、火災探測報警系統
火災探測報警系統由火災報警控制器、觸發器件和火災警報裝置等組成，能及時、準確地探測保護對象的初起火災，并做出報警響應，告知建筑中的人員火災的發生，從而使建筑中的人員有足夠的時間在火災發展蔓延到危害生命安全的程度時疏散至安全地帶，是保障人員生命安全的最基本的建筑消防系統。
二、消防聯動控制系統
消防聯動控制系統由消防聯動控制器、消防控制室圖形顯示裝置、消防電氣控制裝置（防火卷簾控制器、氣體滅火控制器等）、消防電動裝置、消防聯動模塊、消火栓按鈕、消防應急廣播設備、消防電話等設備和組件組成。
在火災發生時聯動控制器按設定的控制邏輯準確發出聯動控制信號給消防泵、噴淋泵、防火門、防火閥、防排煙閥和通風等消防設備，完成對滅火系統、疏散誘導系統、防排煙系統及防火卷簾等其他消防有關設備的控制功能，當消防設備動作后將動作信號反饋給消防控制室并顯示。
監視建筑消防設施的運行狀態，即接收來自消防聯動現場設備以及火災自動報警系統以外的其它系統的火災信息或其它觸發和輸入信息。通過傳輸設備將火災報警控制器發出的火災報警信號及其它有關信息傳輸?shù)浇ㄖ涝O(shè)施及消防安全管理遠程監控系統。
三、可燃?xì)怏w探測報警系統
可燃?xì)怏w探測報警系統由可燃?xì)怏w報警控制器、可燃?xì)怏w探測器和火災聲警報器組成，能夠在保護區域內泄露可燃?xì)怏w的濃度低于爆炸下限的條件下提前報警，從而預防由于可燃?xì)怏w泄漏引發的火災和爆炸事故的發生?？扇?xì)怏w探測報警系統是火災自動報警系統的獨立子系統，屬于火災預警系統。
四、電氣火災監控系統

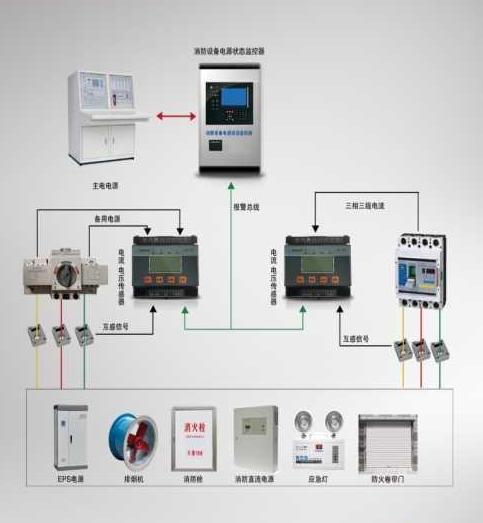

電氣火災監控系統由電氣火災監控器、電氣火災監控探測器組成，能在發生電氣故障，產生一定電氣火災隱患的條件下發出報警，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生。電氣火災監控系統是火災自動報警系統的獨立子系統，屬于火災預警系統。
布線要求
火災自動報警系統布線前，應核對設計文件的要求對材料進行檢查，導線的種類、電壓等級應符合設計文件要求；并按照下列要求進行布線。
1.火災自動報警系統的布線，應符合國家標準《建筑電氣裝置工程施工質量驗收規范》(GB50303—2015）的規定?；馂?zāi)自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。在管內或線槽內的布線，應在建筑抹灰及地面工程結束后進行，管內或線槽內不應有積水及雜物。
2.導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于2m。敷設在多塵或潮濕場所管路的管口和管子連接處，均應做密封處理。
3.管路超過下列長度時，應在便于接線處裝設接線盒：
（1）管子長度每超過30m，無彎曲時；
（2）管子長度每超過20m，有1個彎曲時；
（3）管子長度每超過10m，有2個彎曲時；
（4）管子長度每超過8m，有3個彎曲時。
4.金屬管子入盒，盒外側應套鎖母，內側應裝護口；在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。明敷設各類管路和線槽時，應采用單獨的卡具吊裝或支撐物固定。吊裝線槽或管路的吊桿直徑不應小于6mm。
5.線槽敷設時，應在下列部位設置吊點或支點：
（1）線槽始端、終端及接頭處；
（2）距接線盒0.2m處；
（3）線槽轉角或分支處；
（4）直線段不大于3m處。
6.線槽接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。管線經過建筑物的變形縫(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。
7.火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致。電源線正極應為紅色，負極應為藍色或黑色。
PS:有關消防弱電知識
設計一般包括：火災報警主機柜及聯動控制柜的擺放位置、各種線路進線方式(多少根電纜，線槽還是穿管);報警主機電源容量需要確認、是否使用UPS不間斷電源，如有要設計擺放位置、接線方式和電源容量等;是否設置了CRT系統(顯示器)，如有需要上位機一臺，相應的電源接口、和消防主機的接線(一般一根電纜即可);還有空調或排風系統電源是否設置也要考慮。
一、消防控制室
主要用于安裝消防控制設備，對系統送風排煙、消防水泵啟停及運行狀況顯示、非消防電源的強制切換、消防電梯的運行、普通電梯的迫降、其他滅火系統的啟停及運行狀況、火災報警及遠程啟泵按鈕所在樓層、火警廣播、防火卷簾的運行等。( 消防控制室宜設在高層建筑的首層或地下一層?；馂?zāi)自動報警系統 ，建筑消防設施指建(構)筑物內設置的火災自動報警系統、自動噴水滅火系統、消火栓系統等用于防范和撲救建(構)筑物火災的設備設施的總稱。常用的有火災自動報警系統、自動噴水滅火系統、消火栓系統、氣體滅火系統、泡沫滅火系統、干粉滅火系統、防煙排煙系統、安全疏散系統等。)
二、控制線和信號線
一般用屏蔽雙絞線RVS2×1.5，可以防止干擾。 電源線，低壓比如24伏用BV線或者KVV2×1.5的線就可以。 煙感、手報的與主機連接通訊的線路要用控制線，供電的線要用電源線。 水泵看是如何控制，低壓控制用24伏電源線，直拉線高壓的要看具體設計，例如直流110伏可以用2.5非雙絞的。 補充:控制系統的電壓和控制專用的電壓相差不多,但抗干擾能力要求高.電源線用控制線是沒有問題的,但一般考慮成本和使用的頻繁性會分別使用電纜. 直接反饋到主機報警或驅動模塊設備動作的通訊線路不論怎么稱呼都屬于控制線,聲光和廣播是通過模塊動作后接通電源或音頻信號,所以使用時打開模塊動作的是控制線,模塊動作后經過模塊給到設備的是電源或音頻線.
三、消防線路的布線要求
1、信號線：一般為阻燃/耐火紅藍雙絞軟線(紅正藍負)，感煙探測器、感溫探測器手動報警按鈕信號模塊及等連在信號線上。如水流指示器、報警閥、防火閥、快速放氣閥等通過信號模塊連在信號線上和報警主機連接。
2、電源線:一般為阻燃/耐火紅黑雙絞軟線或阻燃BV硬線(紅正黑負)，控制模塊即需要連接信號線也需要連接電源線。報警警鈴如帶地址直接接信號線線和電源線。如不帶地址需通過控制輸出模塊連接信號線電源線上。如補風閥、排煙閥、電動閥、電動排煙口、送風機、補風機、排煙風機、空壓機控制及強切非消防電源、電梯通過控制模塊和信號線及電源線和報警主機連接。
3、硬拉線：一些設備需要由消防控制室通過多線手動控制盤直接控制，如消防泵、噴淋泵、補風機、排煙風機等一般根據設備廠家不同一般為6/4芯護套電纜或6/4根阻燃BV硬線. 一般用BV硬線可用各種顏色區分開
4、廣播線：一般用阻燃/耐火紅黑雙絞軟線,(紅正黑負)用于消防控制室消防廣播主機和廣播音箱的連接.
5、電話線：一般為白色阻燃平行軟線，用于消防控制室電話主機和消防電話及電話插孔的連接.
