什么是消防應急廣播系統？
點擊量：發布時間：2019-07-05 13:02作者：北京京盾消防器材
一、消防應急廣播系統介紹
火災等災害事件時，指揮疏散建筑內的人員。系統可實現自動進入應急廣播狀態?？蓪浿茟闭Z音或話筒清晰、準確的向相應區域廣播。
目前消防應急廣播系統有兩種配置形式：
1.消防廣播主機（型號：GB9242）
2.CD播放盤（HY2722C）+功率放大器（HY273X）
接下來，為大家分別進行講解

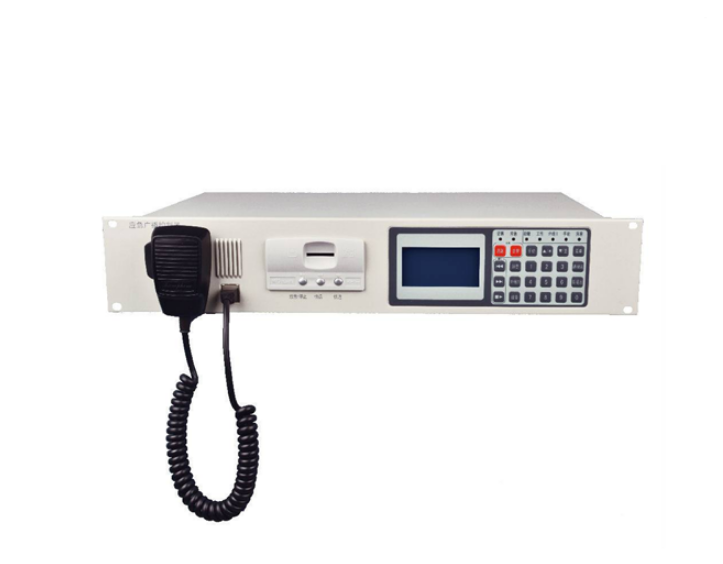

（1）、GB9242消防廣播主機
1.GB9242系列消防廣播主機是火災或者意外事故現場進行應急廣播的主要設備，通過它可向現場人員通報事故情況，并有效指揮或引導現場人員疏散；非事故請情況下也可通過外部輸入音源信號進行背景音樂播放。
2.GB9242系列廣播主機內置有一路消防應急音源和兩路外部輔助輸入（線路Ⅰ和線路Ⅱ),可通過面板隨意切換，廣播音源也可通過外部電平觸發信號強制切換至應急廣播狀態，信號撤銷后恢復至切換前狀態。
3.輸出功率分別為150W，300W，500W三個系列。
GB9242消防廣播主機接線說明
①電源線徑選用要求: 150W：交流電源線1mm２,直流電源線1.5mm２；300W:交流電源線1mm２，直流電源線1.5mm２；500W:交流電源線1.5mm２,直流電源線2.5mm２
②輸入線連接：線路輸入的“L（左聲道）”和“R（右聲道）”內部已經直接并聯（線路輸入Ⅰ和Ⅱ中2個輸入孔上面的輸入孔為“L”其他為“R”)，所以當需要將外部音源同時輸入多臺主機時，可將音源先輸入至任意一臺主機的“L”，然后將這臺主機的“R”引至其他主機“L”，其他主機音源輸入同理。
③火警觸發信號連接：將控制設備給出的24V電平信號接至“火警觸發”端子,注意正負極性，一般此信號由報警控制器直接控制或者使用6043模塊控制，使用6043模塊即可把廣播主機以一個點位形式編碼到主機程序中。
④輸出線連接：
·線路輸出端子用于擴展功率放大器或者將音頻信號轉接至其它音頻設備，當現場不能滿足現場應用需要時可通過接口擴展功放，此時連接線必需采取優質屏蔽線。
.定壓輸出端子為功率放大器輸出，連線宜采用1mm２以上RVS雙絞銅芯線，距離較長可增加線徑。
GB9242消防廣播主機安裝調式
◆調試前應按照接線說明正確連線，注意電源正負極，使用優質銅芯導線且本機外殼應可靠接地并遠離干擾源，不然容易引入干擾噪音。
◆開機，電源指示燈（綠色）被點亮。
◆在未確定線路無故障前，請不要輕易將外部線路接入主機。接線前請使用萬用表或其它測量設備檢 查線路與機殼之間的絕緣電阻（具體參考值上面已經給出）以及線路直接是否有短路現象，否則短路情況系開機，容易造成燒機。
◆當線路調試完畢后，應對火警觸發后音量進行預置(后文給出）。
◆更換保險絲應選用同規格的保險，且要旋緊保險絲防止接觸不良。
◆功放輸出端子嚴禁任何形式并聯使用。
GB9242常見問題處理
①開機沒反應 ：查看交流保險絲，主備電是否接好，檢查主備電電壓極性，測量絕緣電阻（詳細標準參上面主要技術指標)是否達標，判斷是否由施工方錯誤接線或者過高接入電壓過高導致。
②開機前置部分工作正常，但輸出音量無輸出：查看直流保險絲是否熔斷以及音源是否接好。
③過溫故障：減小輸出功率或者待機溫度下降后使用。
④過壓故障：設當減小輸出幅度，調整音量按鈕。
⑤過載或者短路故障：檢查定壓輸出線路，減小負載。定壓輸出嚴禁并聯。
（2）、HY2722C CD播放盤
注意事項：
1.功率放大器的輸出為交流定壓120V不能串聯或并聯。
2.最大傳輸距離最遠不超過1500米，如超出應在設計時考慮，增加布線直徑，建議采用RVS2*2.5mm以上的線纜。且最遠距離不超過2000米。
3.廣播線應單獨敷設穿入金屬管、阻燃硬質塑料管或封閉式線槽中，嚴禁與其它傳輸系統線路或消防系統中的信號線、電源線、電話線、啟泵回答線、直啟線等穿入同一管中敷設。
接頭的處理：
1.所有的連線接頭都應焊接，并用絕緣套管密封，防止短路和漏電。
2.設備接線全部完成檢查無誤后，方可接通電源。
3.所有設備機殼需全部處于相通狀態。線路對地應絕緣。
4.線路間無任何電流、電壓。
5.廣播輸出線路間電阻不小于20歐姆
消防應急廣播系統使用說明
無線電應急通信網建立后，要把有效的宣傳和管理相結合，從上至下地提高對應急通信網的宣傳，讓群眾充分了解其設施所在地和功能。消防應急廣播系統使用說明可以運用各種媒介普及應急通信設施的簡單操作，一旦發生災情可以實現通信網的應急功效。
四、瞬態互調失真（Transient Intermodulation Distortion）消防應急廣播系統使用說明并可獨立控制每個IP網絡廣播終端的播放進度和音量。同時系統還具有實時廣播、定時廣播、貴州IP廣播分區廣播、電話廣播、自由點播、實時采播、消防聯動、電源控制、現場監聽、雙向對講、觸發聯動、通話錄音、日志查詢等功能。消防應急廣播系統使用說明瞬態互調失真，簡稱TIM失真，這是在70年代才公開發布的失真，它與負反饋關系密切。眾所周知，負反饋（Negative Feedback）的作用是將輸出值倒相變?yōu)樨摂?shù)，隨后將之反饋到輸入端，和設定值相減，得出誤差信號，然后控制器就會根據誤差大小做出修正，從而大幅度減少失真。近幾年來，通信事業在科技進步的帶動下得到了迅猛發展，電話、手機、互聯網已經進入尋常百姓家，成為人們生活中不可或缺的一部分。
同時，各地無線電管理部門可以通過對無線電業余電臺的檢測，把具備條件的無線電愛好者和他們用的業余電臺也納入應急通信網中。無線電業余愛好者具備豐富的無線電專業知識和充分的操作技能，而且他們分布廣泛，這正符合了應急通信網的要求。如果把他們有效地組織起來，進行一定的培訓和經常聯絡，那么他們完全可以在關鍵時間發揮出重要的作用。
消防應急廣播系統使用說明聲壓與相位滯后隨頻率變化的曲線分別叫作“幅頻特性”和“相頻特性”，合稱“頻率特性”。
在應急通信網劃分的四個層次中，國家管理中心、區域調度中心和市級協調中心這三個層次的管理與運行基本能與現有的各級無線電管理機構工作內容相結合，在技術的實現方面需要增加一定的工作量。消防應急廣播系統使用說明聲壓與相位滯后隨頻率變化的曲線分別叫作“幅頻特性”和“相頻特性”，合稱“頻率特性”。消防應急廣播系統使用說明二、互調失真（Intermodulation Distortion）互調失真是指整個可聽頻帶中高低頻混合成全頻的過程引起的失真。產生互調失真的過程其實也是一種調制過程，這是因為每個電子線路或每臺放大器非線性作用下，不同頻率的信號會自動相加和相減，產生出兩個在原信號中沒有的額外信號，當原信號為a個時，輸出信號便會有3a個，可想而知，可聽頻帶中由互調失真所產生的額外信號數量相當驚人！
火災探測器探測火災發生的原理是檢測火災發生前后某個物理參數的變化。例如：檢測溫度。當溫度升高時，可以斷定有火災發生。一般通過檢測三種物理參數的變化，判斷是否有火災發生，這三種物理參數是：煙濃度、溫度和光。由此可以把火災探測器分為感煙探測器、感溫探測器和火焰探測器。而實際使用中以前兩種最多。感煙探測器檢測現場煙濃度的變化，判斷是否有火災發生；感溫探測器檢測現場溫度的變化，判斷是否有火災發生；火焰探測器檢測紅外光或紫外光光譜強度的變化，判斷是否有火災發生。感煙探測器有離子感煙探測器、光電感煙探測器和紅外光束探測器。感溫探測器有定溫探測器、差溫探測器、差定溫探測器和纜式定溫探測器?；鹧嫣綔y器有紅外火焰探測器、紫外火焰探測器和復合火焰探測器?，F(xiàn)在，有的火災探測器為復合探測器，不只可以測試一個物理參數，而是能夠測試多個參數來判斷是否有火災發生。
火災自動報警系統按火災探測器與火災報警器的連線可劃分N+I線制、4線制、3線制和二總線制。由于受施工的限制，前幾種火災報警系統都已被淘汰。目前生產的火災報警系統大部分為二總線制。按火災報警系統判斷火災的方式，火災報警系統可分為開關量火災報警系統和模擬量火災報警系統。開關量火災報警系統的火災探測器為開關量探測器，其報警原理是在火災探測器內有一比較器，當火災探測器探測的煙濃度、溫度或其它物理參數達到一定閾值時，火災探測器變?yōu)榛鹁癄顟B(tài)，當火災報警器巡檢到該探測器時，探測器把火警狀態報告給火災報警控制器。模擬量火災報警系統使用模擬量火災探測器，模擬量火災探測器不斷把采集到的現場數據報告給火災報警控制器，由火災報警控制器通過一定的算法，判斷是否為火警。如果確定有火警發生，遂發出火警命令，點亮火災探測器上的確認燈。火災報警器的算法很重要，好的算法可以大幅度降低火災報警系統的誤報，而有些算法，如在火災報警控制器設置一報警閾值，實際與開關量火災報警系統區別不大，只是把原來火災探測器上的報警閾值改在了火災報警控制器上。
模擬量火災報警系統能夠根據環境的變化改變系統的探測零點并且選用最佳的探測算法，減少火災報警系統的誤報。還有的火災報警控制器使用智能型火災探測器，這種探測器可以根據環境的變化而改變自身的探測零點，對自身進行補償，使用合適的算法判斷是否有火警發生。這種火災報警控制器也可以降低誤報，但由于受成本和體積限制，火災探測器不可能設計得太復雜，其算法也不可能象模擬量火災報警控制器那樣復雜。在一個火災報警系統中，火災報警控制器的人機界面是非常重要的，如果人機界面設計得好，操作人員可以很方便地監視火災報警系統的運行情況。火災報警控制器的狀態顯示主要有指示燈顯示、數碼管顯示和液晶顯示。由于液晶耗電少，可以顯示漢字和圖形，所以很多火災報警控制器都使用液晶顯示器顯示火警信息和火災報警控制器的各種狀態。有的火災報警控制器顯示和操作都為中文提示，學習和使用都很方便。由于探測器地址一般為二進制編碼，所以，顯示火災探測器所處部位有火警時，都顯示為一個數字，然后由這個數字再查找火警部位，比較麻煩?，F(xiàn)在，有的火災報警控制器已能夠在發生火警后，用漢字直接顯示出發生火警的部位，這就很容易確定火警部位(并及時采取有效措施)。
模擬量火災報警系統能夠根據環境的變化改變系統的探測零點并且選用最佳的探測算法，減少火災報警系統的誤報。還有的火災報警控制器使用智能型火災探測器，這種探測器可以根據環境的變化而改變自身的探測零點，對自身進行補償，使用合適的算法判斷是否有火警發生。這種火災報警控制器也可以降低誤報，但由于受成本和體積限制，火災探測器不可能設計得太復雜，其算法也不可能象模擬量火災報警控制器那樣復雜。在一個火災報警系統中，火災報警控制器的人機界面是非常重要的，如果人機界面設計得好，操作人員可以很方便地監視火災報警系統的運行情況。火災報警控制器的狀態顯示主要有指示燈顯示、數碼管顯示和液晶顯示。由于液晶耗電少，可以顯示漢字和圖形，所以很多火災報警控制器都使用液晶顯示器顯示火警信息和火災報警控制器的各種狀態。有的火災報警控制器顯示和操作都為中文提示，學習和使用都很方便。由于探測器地址一般為二進制編碼，所以，顯示火災探測器所處部位有火警時，都顯示為一個數字，然后由這個數字再查找火警部位，比較麻煩?，F(xiàn)在，有的火災報警控制器已能夠在發生火警后，用漢字直接顯示出發生火警的部位，這就很容易確定火警部位(并及時采取有效措施)。
火災自動聯動系統用于控制各種聯動設備，有多線制聯動控制系統和總線制聯動控制系統。多線制聯動控制系統中，從聯動控制器到每一臺聯動設備都要連接2條-4條線，一般適用于聯動設備少的建筑。對于聯動設備比較多的建筑，如果使用多線制聯動控制系統，工程施工比較困難，最好使用總線制聯動控制系統。在總線制聯動控制系統中，火災自動聯動系統由聯動制器和控制模塊組成。在聯動控制器和控制模塊之間為二總線或四總線，每一組總線可以連接多個控制模塊，在需要啟動聯動設備時，聯動控制器發出啟動命令，控制模塊動作，控制模塊再啟動聯動設備。一般一臺聯動設備為一個動作，但有的設備如卷簾門為兩個動作。有的模塊輸出一個動作，有的輸出多個動作。在設計時就要確定聯動設備需要幾個模塊控制。
1. 控制中心報警系統應設置火災應急廣播，集中報警系統宜設置火災應急廣播。
2 .火災應急廣播揚聲器的設置
應符合下列要求： 2.1 民用建筑內揚聲器應設置在走道和大廳等公共場所。 每個揚聲器的額定功率不應小于3W，其數量應能保證從一個防火分區內的任何部位到最近一個揚聲器的距離不大于25m。走道內最后一個揚聲器至走道末端的距離不應大于12.5m。
2.2 在環境噪聲大于60dB的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級應高于背景噪聲15dB。
2.3 客房設置專用揚聲器時，其功率不宜小于1.0W。 3 火災應急廣播與公共廣播合用時。
應符合下列要求： 3.1 火災時應能在消防控制室將火災疏散層的揚聲器和公共廣播擴音機強制轉入火災應急廣播狀態。
3.2 消防控制室應能監控用于火災應急廣播時的擴音機的工作狀態，并應具有遙控開啟擴音機和采用傳聲器播音的功能。
3.3 床頭控制柜內設有服務性音樂廣播揚聲器時，應有火災應急廣播功能。
2 .火災應急廣播揚聲器的設置
應符合下列要求： 2.1 民用建筑內揚聲器應設置在走道和大廳等公共場所。 每個揚聲器的額定功率不應小于3W，其數量應能保證從一個防火分區內的任何部位到最近一個揚聲器的距離不大于25m。走道內最后一個揚聲器至走道末端的距離不應大于12.5m。
2.2 在環境噪聲大于60dB的場所設置的揚聲器，在其播放范圍內最遠點的播放聲壓級應高于背景噪聲15dB。
2.3 客房設置專用揚聲器時，其功率不宜小于1.0W。 3 火災應急廣播與公共廣播合用時。
應符合下列要求： 3.1 火災時應能在消防控制室將火災疏散層的揚聲器和公共廣播擴音機強制轉入火災應急廣播狀態。
3.2 消防控制室應能監控用于火災應急廣播時的擴音機的工作狀態，并應具有遙控開啟擴音機和采用傳聲器播音的功能。
3.3 床頭控制柜內設有服務性音樂廣播揚聲器時，應有火災應急廣播功能。
