防火門監控器
點擊量：發布時間：2019-05-06 13:24作者：北京京盾消防器材
主要功能與技術參數
1、顯示監控功能
1.1實時監測常開、常閉防火門開、關、故障狀態；
1.2顯示與其連接防火門電磁釋放器、電動閉門器、門磁開關連接線狀態；
1.3顯示當前防火地址狀態；
2、遠程聯動/手動操作控制功能
2.1手動控制功能：手動控制常開式防火門自動關門，并反饋當前狀態信息；
2.2火警聯動控制功能：接收來自火災報警控制器或消防聯動控制器發出的火災報警信號，常開式防火門自動關門，并反饋當前狀態信息；
3、故障報警
3.1監控器主電源斷電或欠壓；
3.2監控模塊與電動閉門器、電磁釋放器、門磁開關之間連接線斷路、短路；
3.3監控器與其備用電源連接線斷路、短路故障；
3.4防火門關閉故障；
3.5故障報警相應時間：≤100s；
3.6故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動；
3.7故障報警光信號；
3.8信號反饋指示；
3.9系統故障指示；
4、存儲記錄與查詢功能
4.1存儲記錄所有防火門的開、閉、關門故障狀態信息；
4.2記錄容量為10萬條；
4.3報警與故障信息分開顯示與查詢功能；
5、附加功能
※紅外感應探測人是否在逃生防火門周圍活動，檢測到人體紅外信號，將傳到消防控制中心系統主機，了解人員活動地址信息，方便調度指揮中心準確救援。
※語音提示開門或關門信息。
主要技術參數
區域分機主要參數主要技術參數
| 名稱 | 主要技術參數 |
| 電源 | 主電源：輸入AC220V/50Hz；輸出DC24V |
| 通信接口 | RS485總線，CAN總線，二總線，可選配 |
| 監控通訊容量 | ≤4096 |
| 總線線材 | 通信總線RVSP2*2.5m㎡ |
| 功耗 | 3W |
| 絕緣電阻 | ＞1000M歐姆 |
| 工頻耐壓 | 2KV |
| 環境溫度和濕度 | -15℃~+55℃ 相對濕度≤93% |
| 報警開關量輸出 | 一個無源干接點輸出，DC24V/5A |
| 防護等級 | IP30 |
| 海拔高度 | ≤3500m（特殊可定制） |
| 顯示方式 | LCD圖形顯示 |
| 安裝方式 | 壁掛式 |

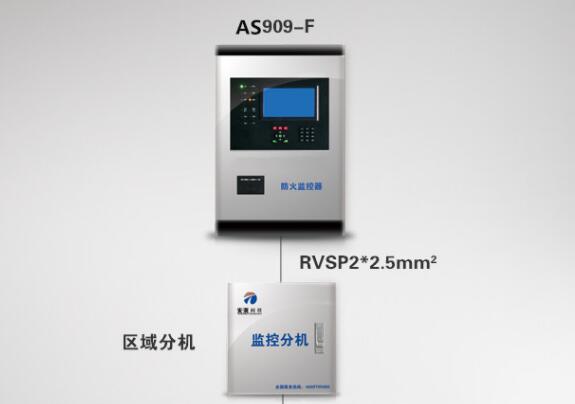

| 設備名稱 | 區域分機（中繼器） |
| 型號 | TLXTFJ-2013 |
| 區域分機 | 主電源：輸入AC220V/50Hz；輸出DC24V |
| 通信接口 | CAN總線，二總線，可選配 |
| 監控通訊容量 | 常閉式防火門200點以下或常開式防火門64路以下 |
| 通信傳輸距離 | ≤3000m |
| 聯動功能 | 可接收消防聯動信號，按設置指定區域地址關閉常開式防火門 |
| 總線線材 | 通信總線RVSP2*2.5m㎡ |
| 絕緣電阻 | ＞1000M歐姆 |
| 工頻耐壓 | 2KV |
| 環境溫度和濕度 | -15℃~+55℃ 相對濕度≤93% |
| 連接傳輸方式 | 連接防火門現場控制裝置，采集信號后，通過總線傳至防火門監控器 |
| 防護等級 | IP30 |
| 海拔高度 | ≤3500m（特殊可定制） |
| 安裝方式 | 壁掛式 |
| 產品名稱 | （智能型）防火門現場控制裝置 | |||
| 型號 | TL909-F/C1 | TL909-F/C2 | TL909-F/D1 | TL909-F/D2 |
| 控制模式 | 單扇常開式防火門 | 雙扇常開式防火門 | 單扇常閉式防火門 | 雙扇常開閉防火門 |
| 內置部件 | 1個防火門門磁開關和監控模塊 | 2個防火門門磁開關和監控模塊 | 1個防火門門磁開關和監控模塊 | 2個防火門門磁開關和監控模塊 |
| 工作電壓 | DC24V | |||
| 總線形式 | 二總線RVSP2*2.5m㎡（通信總線） | |||
| 產品功能 | 采集防火門開啟、關閉、故障狀態信號，反饋至防火門監控器。接收到消防聯動信號，可聯動電動閉門器關閉防火門 | |||
| 通信接口 | 二總線 | |||
| 安裝位置 | 防火門門框 | |||
| 安裝方式 | 固定式 | |||
| 工作環境 |
溫度-20℃~55℃ 相對濕度≤93% 海拔高度≤3500米 避免灰塵，腐蝕性氣體，爆炸性氣體，易燃性氣體，結露及海水的破壞 |
|||
| 附加功能 |
1、發生火災時，紅外感應檢測各防火門人員出口狀態信息，反饋至防火門監控器。 2、防火門處于打開未關閉、故障等，現場發出語音提醒功能。 |
|||
| 設備名稱 | 門磁開關（適用于常開或常閉式防火門） |
| 型號 | TL909-F-M |
| 功能 | 監測各防火門開啟、關閉狀態 |
| 連接方式 | 非線磁控感應 |
| 工作環境 | -20℃~+55℃ |
| 安裝方式 | 門框和門上安裝 |
| 設備名稱 | 電動閉門器（適用于常開式防火門） | |
| 型號 | TL909-F-B | TL909-F-BC1 |
| 工作電壓 | DC24V 瞬間工作電流≤80mA | DC24V 工作電流≤80mA |
| 功能 | 得電關門 | 失電關門 |
| 緩沖功能 | 防火門平穩關閉 | |
| 使用壽命 | ＞10萬次 | |
| 反饋功能 | 信號反饋 | |
| 工作環境 | -20℃~55℃ | |
| 關門方向 | 左右可調 | |
| 工作方式 | 聯動控制關門 | |
| 安裝方式 | 背面門框和門上安裝 | |

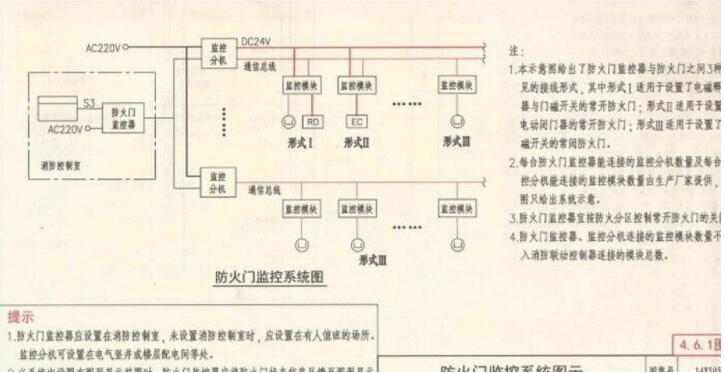

1.本示意圖給出了防火門監控器與防火門之間3種常見的接線形式，其中形式I適用于設置了電磁釋放器與門磁開關的常開防火門；形式II適用于設置了電動閉門器的常開防火門；形式III適用于設置了門磁開關的常閉防火門。
2.每臺防火門監控器能連接的監控分機數量及每臺監控分機能連接的監控模塊數量由生產廠家提供，本圖只給出系統示意。
以上規范依據出自《火災自動報警系統設計規范》圖示14*505-1.

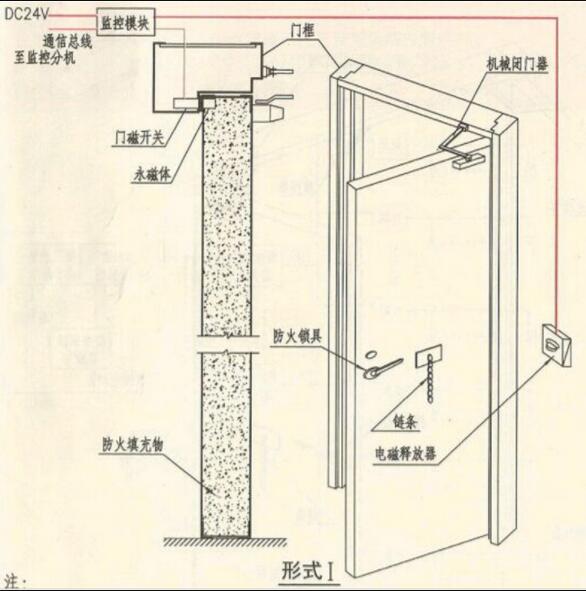

形式I中，常開防火門設置電磁釋放器、機械閉門器及門磁開關。電磁釋放器、門磁開關分別與監控模塊連接。發生火災后，防火門監控器通過監控模塊使電磁釋放器動作，釋放鏈條，門扇在機械閉門器的作用下完成關閉。門磁開關吸合后，通過監控模塊向防火門監控器反饋防火門關閉信號。

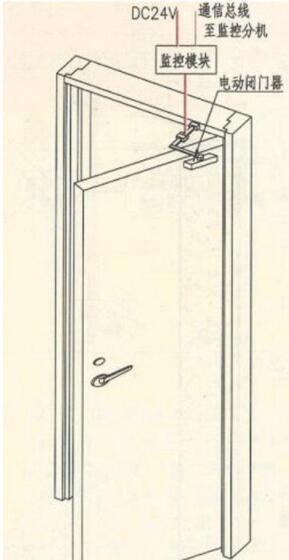

形式II
形式III

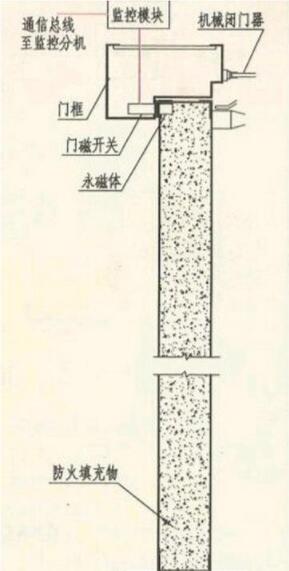

形式III中，防火門處于常閉狀態，門磁開關吸合。防火門被開啟時，門磁開關通過監控模塊向防火門監控器發出信號，提示防火門處于開啟狀態。
形式III中，防火門處于常閉狀態，門磁開關吸合。防火門被開啟時，門磁開關通過監控模塊向防火門監控器發出信號，提示防火門處于開啟狀態。
防火門監控系統常見問題
A、電磁門吸跟電磁釋放器的區別？
他們是兩個東西。嘿嘿。作用是一樣的，都是保持門常開的裝置。但兩者有很大的區別的。論安裝方式：電磁門吸可安裝墻面、地面；電磁釋放器只能安裝墻面。論工作模式：電磁門吸常通電保持門常開，斷電關門；電磁釋放器平時無源保持門常開，瞬間供電關門。
B、什么是二總線
二總線是一種相對于四線系統（兩根供電線路、兩根通訊線路），將供電線與信號線合二為一，實現了信號和供電共用一個總線的技術。二總線節省了施工和線纜成本，給現場施工和后期維護帶來了極大的便利。在消防，儀表，傳感器，工業控制等領域廣泛的應用
