消防報警系統
消防設備電源監控系統
點擊量：發布時間：2019-05-06 14:08作者：北京京盾消防器材
消防設備電源監控系統廣泛應用于酒店、學校、餐廳旅社、圖書館、工廠、小區樓房、機房等場所，但不適用于易燃、強腐蝕性環境。
消防設備電源監控系統簡介
消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源逬行實時監控，通過檢測消防設備 電源的電壓、電流、開關狀態等有關設備電源信息，從而設備電源是否斷電、短 路、過壓、欠壓、缺相、錯相以及過渡（過載）等故障信息并報警。實時反映出 監測設備電源的狀態，并集中顯示，從而可以有效的避免在火災發生時，消防設 備由于電源故障而無法正常工作的情況，大限度的保障消防聯動系統的可靠性。
基本功能
1.本消防電源監控模塊配接DC24V工作電源，能實時監測設備電> 源的電壓，電流等基本參數，并實時顯示，保證消防電源設備的安全 ^ 用電。
2.消防電源監控模塊可通過CAN總線與消防電源監控主機逬行網絡 通信，如有超過預設的保護值，就會發出聲光報警，從而切斷供電回路 ，有效的實現遠程管理，控制及維護。

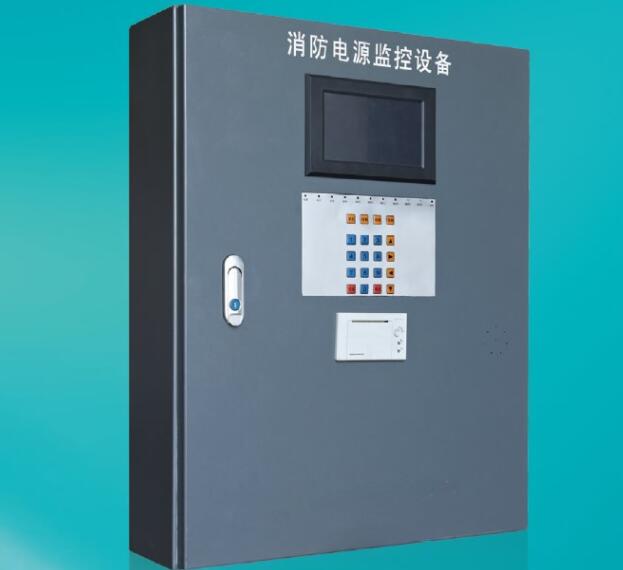

消防設備電源狀態監控器
工作電源
●主電源：AC220V 50Hz（允許85%~110%范圍內變化）,額定輸出功率：180W
●備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h
●監控器為連接的傳感器提供DC24V電源
工作制和傳輸方式
24小時工作制，Modbus-RTU通訊協議，RS485半雙工總線方式，傳輸距離超過500m(可通過中繼器延長通訊傳輸距離)。
主要參數及組成部件
消防設備電源狀態監控器為壁掛式安裝方式，其主要功能及組成部件如下：
●監控容量：≤128點（加中繼器≤256點）
●顯示方式：點陣液晶
●輸入輸出模塊：內置遠程智能I/O模塊
●聲光報警模塊：內置喇叭，蜂鳴器，LED指示燈
●備用電源：DC24V,24Ah

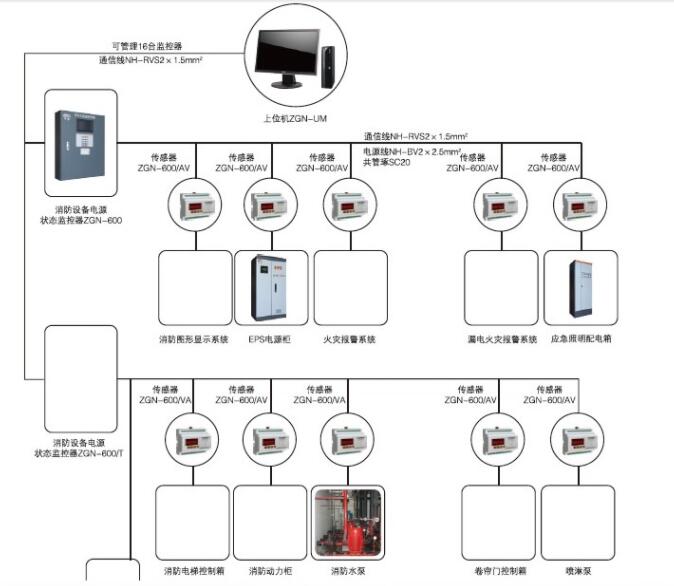

消防設備電源監控系統安裝示意圖
常見故障分析
本傳感器出現運行燈不亮的情況，請檢查供電電源是否接好。如供電正常。則按下復位_新 啟動傳感器。若運行燈仍然不亮，請送廠家維修。如果出現運行燈閃爍的情況，則按下復位鍵 重新啟動傳感器。若運行燈仍然閃爍，請送廠家維修，當傳感器發送數據時。通訊燈應閃爍， 若傳感器被呼叫，但其通訊燈不閃爍，且收不到該傳感器發出的數據時。請先確認波特率設置 是否與上位機一致，地址是否設S重復，若仍不正常工作則按下復位鍵重新啟動傳感器。如果 故障依舊請送廠家維修。
性能特點
消防設備電源監控系統規范
1. GB28184-2011《消防設備電源監控系統》
1. GB28184-2011《消防設備電源監控系統》
國家標準GB28184-2011《消防設備電源監控系統》由全國消防標準化技術委員會火災探測與報警分技術委員會歸口，于2011年12月28日頒布，2012年8月1日實施。該標準強制規定了消防設備電源監控系統的基本功能；
2.中國建筑標準設計研究院編制的《消防設備電源監控系統》設計圖集；
3.公安部消防局組織編制的國家標準GB25506-2010《消防控制室通用技術要求》規定：“消防控制室應能顯示系統內各消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息”。
■可嵌入式安裝或標準導軌安裝
■ LED數碼管顯示
■監測精度高，誤差小，穩定可靠
■采用DC24工作電壓，確保系統及人身安全
■帶一路幵關量無源報警輸出
■報故障參數值可隨機設置
■報故障吋自動記錄報警吋間、類型、以及報故障值，以供查詢 ■滿足國標GB28184-2011《消防設備電源監控系統》的要求 ■采用CAN通訊，穩定可靠，速率快 ■本產品還適用于高低溫、濕熱環境
產品參數
產品參數
供電電源 監測電壓 監測電流 電壓報警值 電流報警值 報警輸出 通訊方式 總線介質 電源線介質 產品尺寸 安裝方式
DC24V AC20V-400V AC0A-400A 低于額定電壓85%或高于110% AC10A - 400A 可調 1組無源開關量輸出 CAN總線 ZR-RVS-2X1. 0屏蔽雙絞線 BVR-2X2. 5線纜 長 108mmx 寬92mmx 高60mm 導軌安裝
工作狀態
工作狀態
指示燈： V
常電指示燈：常用電源指示（亮：有電；暗：無電）。 ___
通信指示燈：監控主機通訊正常，指示燈閃爍。
過欠壓指示燈：監控回路的工作電源電流超出設定范圍，指示燈亮。= 過流指示燈：監控回路的工作電源電流超出設定范圍，指示燈亮。
備用指示燈：備用電源指示（亮：有電；暗：無電）〇,
缺相指示燈：監控回路的三相電壓中任意一相缺相，指示燈亮。
斷電指示好:監控回路沒電源，沒上電，指示燈^
報警指示燈：監控回路工作電源有過欠壓、過載、缺相等故障，指示燈亮。
按鍵：
設置鍵：按下此鍵可進入密碼輸入和參數設置。
上翻鍵：按下此鍵可進行菜單翻頁和數字加運算，長按：加快速運算。 下翻鍵：按下此鍵可進行菜單翻頁和數字減運算，長按：減快速運算。
確定/消音鍵：報警后按下可消音，設置狀態下按下可保存修改的內容。 自檢鍵：按下此鍵系統作自檢處理。
復位鍵：按下此鍵可復位本機。
