一、消防報警系統由幾部分構成：

1、觸發器件：

在火災自動報警系統中，自動或手動產生火災報警信號的器件稱為觸發件，主要包括火災探測器和手動火災報警按鈕?；馂?zāi)探測器是能對火災參數(如煙、溫度、火焰輻射、氣體濃度等)響應，并自動產生火災報警信號的器件。

2、報警裝置：

在火災自動報警系統中，用以接收、顯示和傳遞火災報警信號，并能發出控制信號和具有其它輔助功能的控制指示設備稱為火災報警裝置。

3、警報裝置：

在火災自動報警系統中，用以發出區別于環境聲、光的火災警報信號的裝置稱為火災警報裝置。它以聲、光音響方式向報警區域發出火災警報信號，以警示人們采取安全疏散、滅火救災措施。

4、控制設備：

在火災自動報警系統中，當接收到火災報警后，能自動或手動啟動相關消防設備并顯示其狀態的設備，稱為消防控制設備。

5、消防電源：

火災自動報警系統屬于消防用電設備，其主電源應當采用消防電源，備用電采用蓄電池。系統電源除為火災報警控制器供電外，還為與系統相關的消防控制設備等供電。

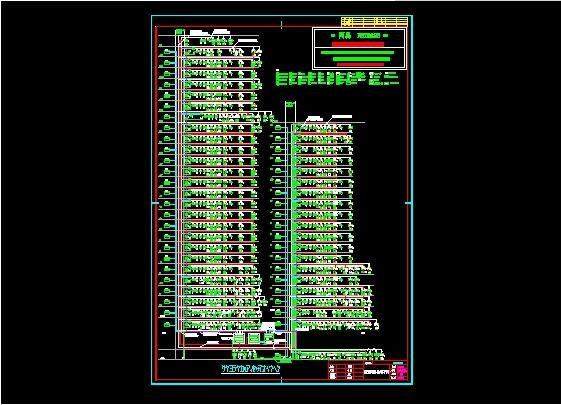

消防報警系統圖一

二、消防報警系統中消防模塊分類與用途簡介：

1、輸入模塊：

輸入模塊，用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器(聯動型)。

主要用于配接現場各種主動型設備，如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。輸入模塊，只是對設備起一個監視的作用，本身不能控制該設備。例如信號閥，應處于常開的狀態，信號閥常開時連接信號閥的模塊則向報警主機傳遞信號閥正常的信號，如果信號閥被人為的關閉，該模塊則會向主機傳遞信號閥已經關閉的信號，但是模塊本身不能控制信號閥的開閉。所以輸入模塊又叫做監視模塊。

2、輸入輸出模塊：

輸入輸出模塊，主要用于雙動作消防聯動設備的控制，同時可接收聯動設備動作后的回答信號。輸入輸出模塊除了對設備起監視作用，還能在聯動的時候控制設備運行，所以輸入輸出模塊又叫做控制模塊。

3、隔離模塊：

隔離模塊又稱之為短路隔離器，在總線制火災自動報警系統中，往往會出現某一局部總線出現故障(例如短路)造成整個報警系統無法正常工作的情況。

隔離器的作用是，當總線發生故障時，將發生故障的總線部分與整個系統隔離開來，以保證系統的其它部分能夠正常工作，同時便于確定出發生故障的總線部位。當故障部分的總線修復后，隔離器可自行恢復工作，將被隔離出去的部分重新納入系統。

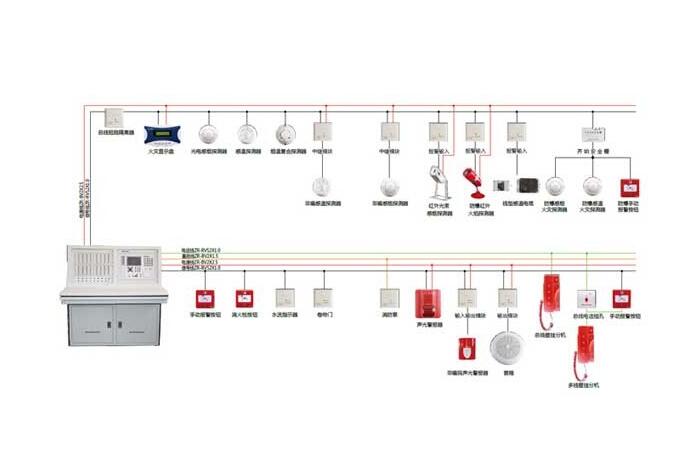

消防報警系統圖二
