每天一學防火卷簾的設置與檢查
點擊量：發布時間：2019-06-06 12:17作者：北京京盾消防器材
一、基本概述：
防火卷簾是在一定時間內，連同框架能滿足耐火穩定性和完整性要求的卷簾，由簾板、卷軸、電動機、導軌、支架、防護罩和控制機構等組成。
二、設置要求：
1. 除中庭外，當防火分隔部位的寬度不大于30m時，防火卷簾的寬度不應大于10m;當防火分隔部位的寬度大于30m時，防火卷簾的寬度不應大于該部位寬度的1/3，且不應大于20m。（這是檢查寬度）
2. 防火卷簾應具有火災時靠自重自動關閉功能。
3. 除《建規》另有規定外，防火卷簾的耐火極限不應低于《建規》對所設置部位墻體的耐火極限要求。
當防火卷簾的耐火極限符合現行國家標準《門和卷簾的耐火試驗方法》GB/T 7633有關耐火完整性和耐火隔熱性的判定條件時，可不設置自動噴水滅火系統保護。
當防火卷簾的耐火極限僅符合現行國家標準《門和卷簾的耐火試驗方法》GB/T 7633有關耐火完整性的判定條件時，應設置自動噴水滅火系統保護。自動噴水滅火系統的設計應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的規定，但火災延續時間不應小于該防火卷簾的耐火極限。
防火卷簾類型的選擇是否正確應根據具體設置位置進行判斷，一般不宜選用側式防火卷簾。
4. 防火卷簾應具有防煙性能，與樓板、梁、墻、柱之間的空隙應采用防火封堵材料封堵。（這是組件的安裝質量檢查②③）
5. 需在火災時自動降落的防火卷簾，應具有信號反饋的功能。
6. 其他要求，應符合現行國家標準《防火卷簾》GB 14102的規定。
三、設置部位：

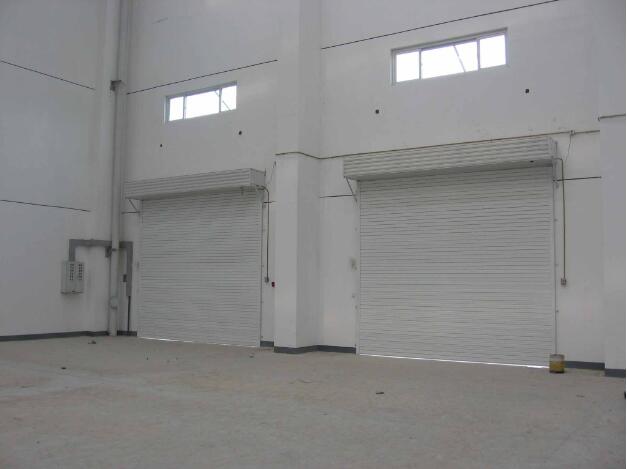

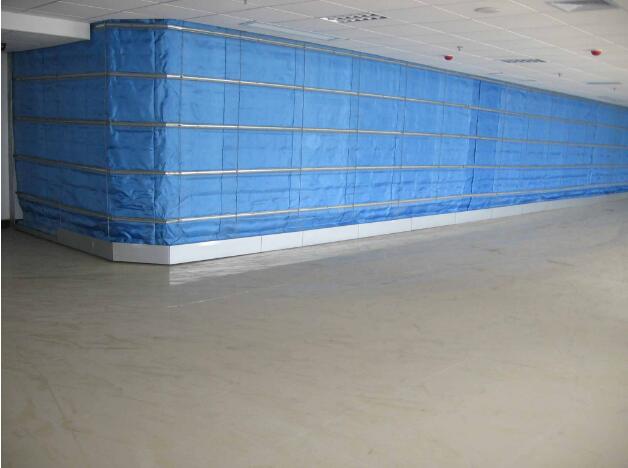

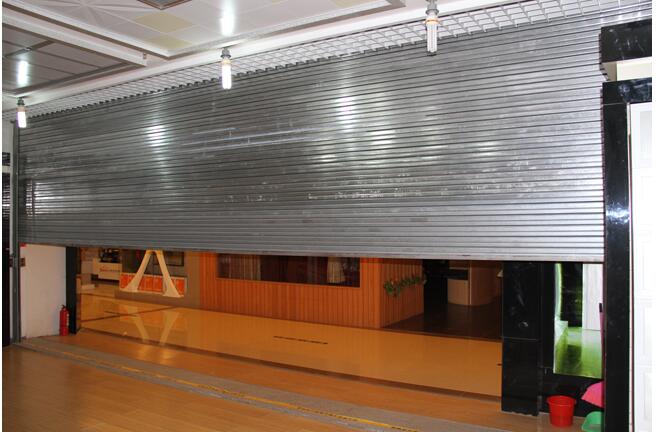

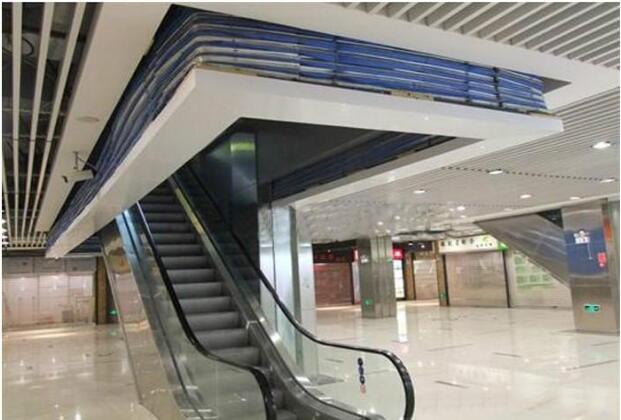

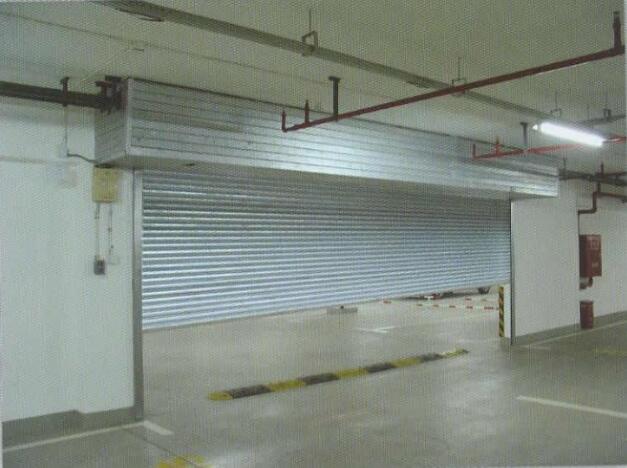

防火卷簾一般設置在電梯廳、自動扶梯周圍，中庭與樓層走道、過廳相同的開口部位，生產車間中大面積工藝洞口以及設置防火墻有困難的部位等。
四、檢查內容：
1.寬度檢查：
當防火分隔部位的寬度不大于30m時，防火卷簾的寬度不大于10m;當防火分隔部位的寬度大于30m時，防火卷簾的寬度不大于該部位寬度的1/3，且不大于20m。設置要求1
當防火分隔部位的寬度不大于30m時，防火卷簾的寬度不大于10m;當防火分隔部位的寬度大于30m時，防火卷簾的寬度不大于該部位寬度的1/3，且不大于20m。設置要求1
2.設置類型檢查：
當防火卷簾的耐火極限符合耐火完整性和耐火隔熱性的判定條件時，可不設置自動噴水滅火系統保護;當防火卷簾的耐火極限僅符合耐火完整性的判定條件時，應設置自動噴水滅火系統保護。設置要求3
當防火卷簾的耐火極限符合耐火完整性和耐火隔熱性的判定條件時，可不設置自動噴水滅火系統保護;當防火卷簾的耐火極限僅符合耐火完整性的判定條件時，應設置自動噴水滅火系統保護。設置要求3
3.外觀檢查：
防火卷簾的簾面平整、光潔，金屬零部件的表面無裂紋、壓坑及明顯的凹痕或機械損傷。每樘防火卷簾及配套的卷門機、控制器、手動按鈕盒、溫控釋放裝置均應在其明顯部位設置永久性標牌，標明產品名稱、型號、規格、耐火性能及商標、生產單位(制造商)名稱、廠址、出廠日期、產品編碼或生產批號、執行標準等，且內容清晰，設置牢靠。
防火卷簾的簾面平整、光潔，金屬零部件的表面無裂紋、壓坑及明顯的凹痕或機械損傷。每樘防火卷簾及配套的卷門機、控制器、手動按鈕盒、溫控釋放裝置均應在其明顯部位設置永久性標牌，標明產品名稱、型號、規格、耐火性能及商標、生產單位(制造商)名稱、廠址、出廠日期、產品編碼或生產批號、執行標準等，且內容清晰，設置牢靠。
4.組件的安裝質量檢查：
①防火卷簾的組件應齊全完好，安裝符合設計和產品說明書的要求緊固件無松動現象。
②門扇各接縫處、導軌、卷筒等縫隙，應有防火防煙密封措施防止煙火竄入。
③防火卷簾上部、周圍的縫隙采用不低于防火卷簾耐火極限的不燃燒材料填充、封隔。
④防火卷簾的控制器和手動按鈕盒應分別安裝在防火卷簾內外兩側的墻壁便于識別的位置，底邊距地面高度宜為1.3m～1.5m，并標出上升、下降、停止等功能。
⑤若防火卷簾與火災自動報警系統聯動時，還需同時檢查防火卷簾的兩側是否安裝手動控制按鈕、火災探測器組及其警報裝置。
5.注意：（消防聯動）
設置在疏散通道上的防火卷簾聯動控制方式，防火分區內任兩只獨立的感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號應聯動控制防火卷簾下降至距樓板面1.8m處；任一只專門用于聯動防火卷簾的感溫火災探測器的報警信號為防火卷簾下降的后續聯動觸發信號聯動控制防火卷簾下降到樓板面；在卷簾的任一側距卷簾縱深0.5 - 5m內應設置不少于兩只專門用于聯動防火卷簾的感溫火災探測器。
設置在非疏散通道上（分隔防火分區）的防火卷簾聯動控制方式，應由防火卷簾所在防火分區內任兩只獨立的火災探測器的報警信號，作為防火卷簾下降的聯動觸發信號，并應聯動控制防火卷簾直接下降到樓板面；非疏散通道上設置的防火卷簾的手動控制設計。由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降，并應能在消防控制室內的消防聯動控制器上手動控制防火卷簾的降落。
6.系統功能檢查：
主要包括防火卷簾控制器的火災報警功能、自動控制功能、手動控制功能、故障報警功能、控制速放功能、備用電源功能;防火卷簾用卷門機的手動操作功能、電動啟閉功能、自重下降功能、自動限位功能;防火卷簾的運行平穩性、電動啟閉運行速度、運行噪音等功能的檢查。
主要包括防火卷簾控制器的火災報警功能、自動控制功能、手動控制功能、故障報警功能、控制速放功能、備用電源功能;防火卷簾用卷門機的手動操作功能、電動啟閉功能、自重下降功能、自動限位功能;防火卷簾的運行平穩性、電動啟閉運行速度、運行噪音等功能的檢查。
五、檢查方法：
1.查看防火卷簾外觀，檢查周圍是否存放商品或雜物。
手動啟動防火卷簾，觀察防火卷簾運行平穩性能以及與地面的接觸情況;使用秒表、卷尺測量卷簾的啟閉運行速度，垂直卷簾的電動啟閉運行速度在2~7.5m/min;
使用聲級計在距卷簾表面的垂直距離1m、距地面的垂直距離1.5m處水平測量卷簾啟閉運行的平均噪音不應大于85dB。
2.拉動手動速放裝置，觀察防火卷簾是否具有自重恒速下降功能。防火卷簾卷門機具有依靠防火卷簾自重恒速下降的功能，且自重下降速度不大于9.5m/min。操作臂力不得大于70N。切斷防火卷簾電源，加熱溫控釋放裝置，使其熱敏感元件動作，觀察防火卷簾動作情況，防火卷簾在溫控釋放裝置動作后能自動下降至全閉。
3.在控制室手動啟動消防控制設備上的防火卷簾控制裝置，觀察防火卷簾遠程啟動。卷簾下降、停止等功能正常，并向控制室的消防控制設備反饋動作信號。
4.對防火卷簾控制器進行通電功能、備用電源（切斷卷門機主電源，防火卷簾控制器工作1h）、火災報警功能、故障報警功能、自動控制功能、手動控制功能和自重下降功能測試。
