2019消防器材中鑿巖機的基本分類及工作原理有哪
點擊量：發布時間：2019-05-09 15:57作者：北京京盾消防器材
鑿巖機，是用來直接開采石料的工具。它在巖層上鉆鑿出炮眼，以便放入炸藥去炸開巖石，從而完成開采石料或其它石方工程。此外，鑿巖機也可改作破壞器，用來破碎混凝土之類的堅硬層。鑿巖機按其動力來源可分為風動鑿巖機、內燃鑿巖機、電動鑿巖機和液壓鑿巖機等四類。
首先保有量及維修量目前我國液壓鑿巖機的市場保有量約有數萬臺,其中使用數量最多的是瑞典阿特拉斯公司生產的COP1838系列液壓鑿巖機,其包括COP1838ME和COP1838HE這2個型號,液壓鑿巖機按照數萬臺保有量計算,每年有數千臺需要維修。目前大多數液壓鑿巖機用戶都是自己維修,維修時通常是將其拆解,檢查失效與損壞的零件,更換上新零件后組裝修復,這樣每家用戶都要準備一定數量的液壓鑿巖機備件。液壓鑿巖機易損件包括密封件、隔膜件及磨損件,其中密封件為各種規格的O形密封圈;隔膜件為蓄能器隔膜,2種均為橡塑件;磨損件主要有釬尾、釬尾(前、后)套,活塞、活塞(前、后)導向套、活塞(前、后)密封座、緩沖活塞、緩沖活塞(前、后)套等。用戶通常只能通過更換以上易損件進行修復。
基本分類

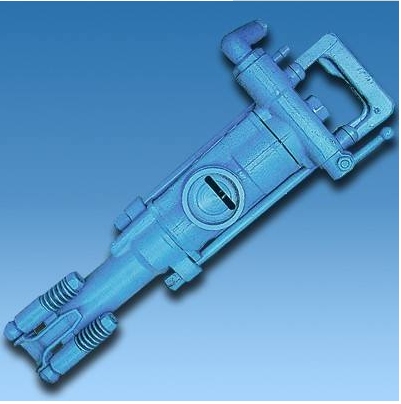

風動式
風動式以壓縮空氣驅使活塞在氣缸中向前沖擊，使鋼釬鑿擊巖石，應用最廣。
電動式
電動式由電動機通過曲柄連桿機構帶動錘頭沖擊鋼釬，鑿擊巖石。并利用排粉機構排出石屑，內燃式利用內燃機原理，通過汽油的燃爆力驅使活塞沖擊鋼釬，鑿擊巖石。適用于無電源、無氣源的施工場地。
液壓式
液壓式依靠液壓通過惰性氣體和沖擊體沖擊鋼釬，鑿擊巖石。這些鑿巖機的沖擊機構在回程時，由轉釬機構強迫鋼釬轉動角度，使釬頭改變位置繼續鑿擊巖石。通過柴油的燃爆力驅使活塞沖擊鋼釬，如此不斷地沖擊和旋轉，并利用排粉機構排出石屑，即可鑿成炮孔。
內燃式
內燃鑿巖機不用更換機頭內部零件，只需按要求搬動手柄，即可作業。具有操作方便，更加省時，省力，具有鑿速快、效率高等特點。在巖石上鑿孔，可垂直向下、水平向上小于45°垂直向下最深鉆孔達六米。無論在高山、平地，無論在40°的酷熱或零下40°的嚴寒地區均可進行工作，本機具有廣泛的適應性。
內燃鑿巖機具有礦山開采鑿孔、建筑施工、水泥路面、柏油路面等各種劈裂、破碎、搗實、鏟鑿等功能，廣泛用于礦山、建筑，消防，地質勘探，筑路，采石，建筑，國防工程等。
工作原理
鑿巖機是按沖擊破碎原理進行工作的。工作時活塞做高頻往復運動，不斷地沖擊釬尾。在沖擊力的作用下，呈尖楔狀的釬頭將巖石壓碎并鑿入一定的深度，形成一道凹痕?；钊嘶睾螅F子轉過一定角度，活塞向前運動，再次沖擊釬尾時，又形成一道新的凹痕。兩道凹痕之間的扇形巖塊被由釬頭上產生的水平分力剪碎?；钊粩嗟貨_擊釬尾，并從釬子的中心孔連續地輸入壓縮空氣或壓力水，將巖渣排出孔外，即形成一定深度的圓形鉆孔。鑿巖機，是用來直接開采石料的工具。它在巖層上鉆鑿出炮眼，以便放入炸藥去炸開巖石，從而完成開采石料或其它石方工程。此外，鑿巖機也可改作破壞器，用來破碎混凝土之類的堅硬層。鑿巖機按其動力來源可分為風動鑿巖機、內燃鑿巖機、電動鑿巖機和液壓鑿巖機等四類。
基本分類
風動式
風動式以壓縮空氣驅使活塞在氣缸中向前沖擊，使鋼釬鑿擊巖石，應用最廣。
電動式
電動式由電動機通過曲柄連桿機構帶動錘頭沖擊鋼釬，鑿擊巖石。并利用排粉機構排出石屑，內燃式利用內燃機原理，通過汽油的燃爆力驅使活塞沖擊鋼釬，鑿擊巖石。適用于無電源、無氣源的施工場地。
液壓式
液壓式依靠液壓通過惰性氣體和沖擊體沖擊鋼釬，鑿擊巖石。這些鑿巖機的沖擊機構在回程時，由轉釬機構強迫鋼釬轉動角度，使釬頭改變位置繼續鑿擊巖石。通過柴油的燃爆力驅使活塞沖擊鋼釬，如此不斷地沖擊和旋轉，并利用排粉機構排出石屑，即可鑿成炮孔。
內燃式
內燃鑿巖機不用更換機頭內部零件，只需按要求搬動手柄，即可作業。具有操作方便，更加省時，省力，具有鑿速快、效率高等特點。在巖石上鑿孔，可垂直向下、水平向上小于45°垂直向下最深鉆孔達六米。無論在高山、平地，無論在40°的酷熱或零下40°的嚴寒地區均可進行工作，本機具有廣泛的適應性。
內燃鑿巖機具有礦山開采鑿孔、建筑施工、水泥路面、柏油路面等各種劈裂、破碎、搗實、鏟鑿等功能，廣泛用于礦山、建筑，消防，地質勘探，筑路，采石，建筑，國防工程等。
工作原理
鑿巖機是一種簡單、輕便、經濟的掘進機械，廣泛應用于道路施工、基礎建設、礦山開采等行業，是石材荒料開采中重要的機器。鑿巖機屬于沖擊設備，同時又需油、水氣多種輔助介質配合使用，一方面這對設備工作的可靠性、安全性提出了較高要求；另一方面，也給設備的操作和維護帶來一定的困難?？茖W(xué)使用和維護鑿巖機，不僅對保證安全生產、杜絕惡性事故發生具有重要意義，而且對提高設備的使用性能、工作壽命、生產效率具有重要意義。
鑿巖機是按沖擊破碎原理進行工作的。工作時活塞做高頻往復運動，不斷地沖擊釬尾。在沖擊力的作用下，呈尖楔狀的釬頭將巖石壓碎并鑿入一定的深度，形成一道凹痕?；钊嘶睾?，釬子轉過一定角度，活塞向前運動，再次沖擊釬尾時，又形成一道新的凹痕。兩道凹痕之間的扇形巖塊被由釬頭上產生的水平分力剪碎。活塞不斷地沖擊釬尾，并從釬子的中心孔連續地輸入壓縮空氣或壓力水，將巖渣排出孔外，即形成一定深度的圓形鉆孔。
操作規程
1、鑿巖前檢查各部件(包括鑿巖機、支架或鑿巖臺車)的完整性和轉動情況，加注必要的潤滑油、檢查風路，水路是否暢通，各連接接頭是否牢固。
2、工作面附近進行敲幫問頂，即檢查工作面附近頂板及二幫有無活石、松石，并作必要的處理。
3、工作面平整的炮眼位置，要事先搗平才許鑿巖，防止打滑或炮眼移位。
4、嚴禁打干眼，要堅持濕式鑿巖，操作時先開水，后開風，停鉆時先關風，后關水。開眼時先低速運轉，待鉆進一定深度后再全速鉆進。
5、鉆眼時扶釬人員不準戴手套。
6、使用氣腿鉆眼時，要注意站立姿勢和位置，絕不能靠身體加壓，更不能站立在鑿巖機前方功釬桿下，以防斷釬傷人。
7、鑿巖中發現不正常聲音，排粉出水不正常時，應停機檢查，找出原因并消除后，才能繼續鉆進。
8、退出鑿巖機或更換釬桿時，鑿巖機可慢速運轉，切實注意鑿巖機鋼釬位置，避免釬桿自動脫落傷人，并及時關閉氣路。
9、使用氣腿式鑿巖機鑿巖時，要把頂尖切實頂牢，防止頂尖打滑傷人。
10、使用向上式鑿巖機收縮支架時，須扶住釬桿，以防釬桿自動落下傷人
鑿巖機是按沖擊破碎原理進行工作的。工作時活塞做高頻往復運動，不斷地沖擊釬尾。在沖擊力的作用下，呈尖楔狀的釬頭將巖石壓碎并鑿入一定的深度，形成一道凹痕?；钊嘶睾?，釬子轉過一定角度，活塞向前運動，再次沖擊釬尾時，又形成一道新的凹痕。兩道凹痕之間的扇形巖塊被由釬頭上產生的水平分力剪碎?；钊粩嗟貨_擊釬尾，并從釬子的中心孔連續地輸入壓縮空氣或壓力水，將巖渣排出孔外，即形成一定深度的圓形鉆孔。
工作時的注意事項
1、開眼時應慢速轉動，待孔的深度到達10-15mm以后，再逐漸轉入全運轉。在鑿巖過程中，要按孔位設計使釬桿直線前進，并位于孔的中心。
2、在鑿巖時應合理試駕軸推力。軸推力過小，機器產生回跳，振動增大，鑿巖效率降低；軸推力過大大，釬子頂緊眼底，使機器在超負荷下運轉，易過早磨損零件，使鑿巖速度減慢。
3、鑿巖機卡釬時，應減軸推力，即可逐步趨于正常。若無效，應立即停機。先使用扳手慢慢轉動釬桿，再開中氣壓使釬子慢慢轉動，禁止用敲打釬桿的辦法處理。
4、經常觀察排粉情況。排粉正常時，泥漿順孔口徐徐流出；反之，要強力吹孔。若仍無效，應檢查釬子的水孔和釬尾狀態，再檢查水針情況，更換損壞的零件。
5、要注意觀察注油的儲量和出油情況，調節好注油量。無油作業時，容易使零件過早磨損。當潤滑油過多時，會造成工作面污染。
6、操作時應注意機器的聲響，觀察其運轉情況，發現問題，及時處理。
7、注意釬子的工作狀態，出現異常及時更換。
8、操作向上式鑿巖機時應注意氣腿的給氣量，防止鑿巖機上下擺動造成事故。氣腿的支撐點要可靠。手握機器時不能過緊更不能騎在氣腿上以防止傷人損機。
9、要注意巖石情況，避免沿層理、節理和裂隙穿孔，禁止打殘眼，隨時觀察有無冒頂、片幫的危險。
10、要有效使用開孔功能。在鉆孔過程中，有一個重要的環節是開孔，開孔是用降低了的沖擊壓力和固定的推進壓力來完成的。推進壓力應當盡可能小些，以便于在傾斜度非常大的巖面上開孔，同時也可避免鉆桿產生彎曲。
鑿巖機按其動力來源可分為風動鑿巖機、內燃鑿巖機、電動鑿巖機和液壓鑿巖機等四類。科學使用和維護鑿巖機，不僅對保證安全生產、杜絕惡性事故發生具有重要意義，而且對提高設備的使用性能、工作壽命、生產效率具有重要意義。
