什么是消防CRT聯動系統？
點擊量：發布時間：2019-07-16 17:21作者：北京京盾消防器材

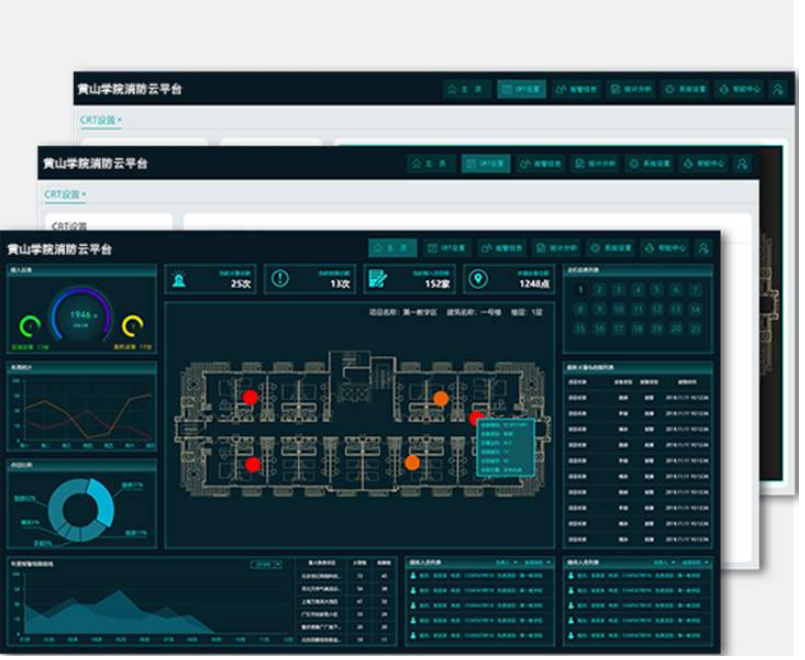

CRT系統用于火災自動報警及消防聯動控制系統的圖形化顯示，可以實現簡單、直觀的對系統監控。主要由電腦主機、顯示器、火災自動報警及消防聯動控制系統操作軟件。電腦主機及顯示器可以直接到市場上購買，只需滿足一般的WINDOWS視窗操作系統即可。而火災自動報警及消防聯動控制系統操作軟件則需由報警設備廠家提供。這種系統只有在一些要求較高的場所才采用，一般工程可以不采用。
消防報警的優點：
(1) 可與各種型號的報警控制器通過RS-232標準串行口聯機使用，與控制主機的通訊距離不大于10m。
(2) 手動或自動顯示各區域的電子地圖，并以不同顏色的閃光表示各探測器的火警,故障及聯動狀態。
(3) 火災報警系統工作狀況自動存儲及實時打印。
(4) 中文菜單顯示，操作方便、快捷。
(5) 自動形成歷史報警庫文件。
(6) CAD圖紙可輕松導入。
(7) 全矢量圖形格式，可實現無級縮放。
(8）可實現平面圖漫游。
(9) CRT同離線編程軟件思考實現無縫連接。
(10) 報警組織采用樹形管理結構，清晰、形象。
消防報警中的CRT是消防中心圖形監視軟件。
CRT是火災報警控制器（也就火災自動報警系統主機）的一部分。所以是應該在火災自動報警控制器的定額子目下補充CRT主材。
其中火災自動報警控制器套消防工程火災自動報警系統下的報警聯動一體機定額子母。
防系統獨立于其他系統和存在一定的封閉性，不利于消防電子產業更廣泛的拓寬發展，不利于與其他系統及其他子系統緊密結合。推進消防電子產業的發展，增強與其他系統的聯動能力是一個緊迫的問題。以消防系統、監控系統和樓宇對講系統組成為一體，利用三個系統之間的優點進行整合，組裝成集消防系統、監控系統和樓宇對講系統為一體化的多系統聯動控制系統。以研究多系統聯動控制系統的必要性。
消防、監控和樓宇對講一體化系統具有火災自動報警、聯動滅火、遠程監控、對講等功能。通過安裝在每個房間、過道等處的光電感煙探測器、感溫探測器，槍機等。自動捕捉被檢測區域內火災發生初期的煙霧和火苗信號。當信號達到報警值時便發出聲、光報警接通有關設備，驅動相關滅火裝置，實現火災的自動化，并及時驅動廣播，通過監控視頻安排人員撤離火災現場。
在本系統中主要由火災自動報警控制器和消防圖文顯示主機（CRT）控制；通過火災自動報警控制器的輸出模塊連接樓宇對講系統的單元門主機和監控系統的硬盤錄像機（DVR），再由消防圖文顯示主機（CRT）連接到音頻切換器，同時硬盤錄像機（DVR）也連接到音頻切換器。當終端產品發出報警時，對應的輸出模塊動作，輸入到硬盤錄像機（DVR）中，球機轉動到報警點，輸入視屏，此時就能在監控的液晶顯示器上看到現場的情況。
多系統聯動一體化子系統--消防系統
消防系統主要由兩大部分組成：
一部分為感應機構，即火災自動報警系統

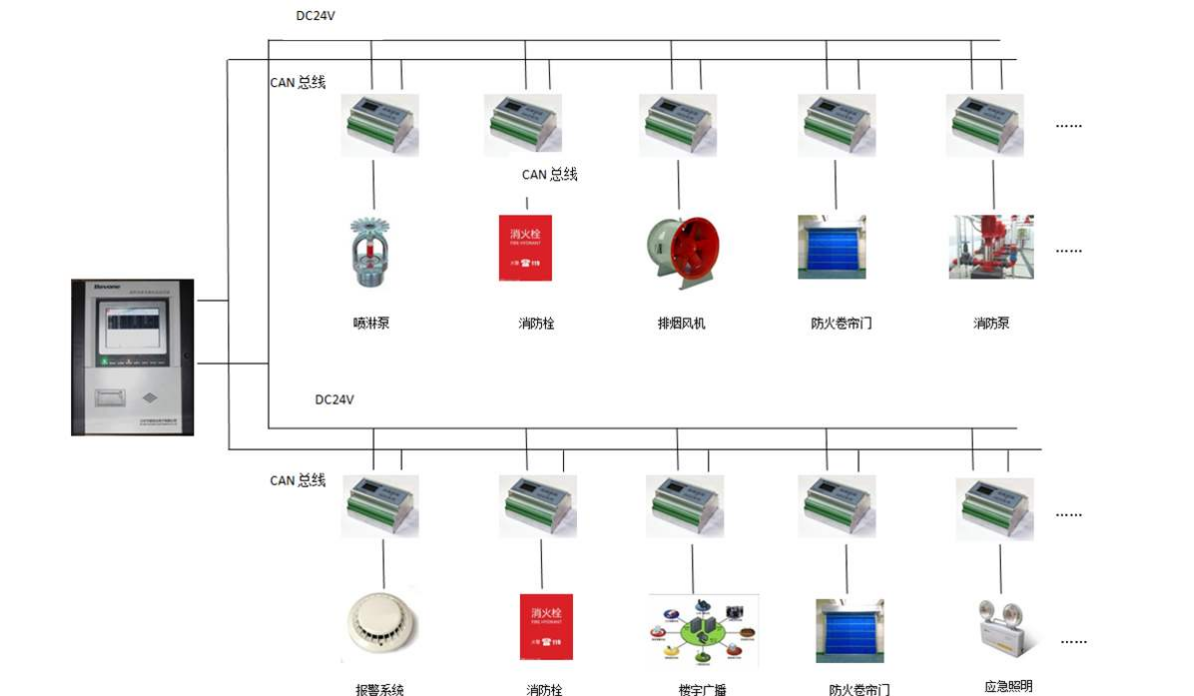

另一部分為執行機構，即滅火及聯動控制系統。下圖1為火災自動報警系統的工作原理框圖。
消防系統在多聯動系統中起主要作用，它就相當于人的大腦和雙手（終端產品），對于整個現場的情況起著主要的檢測作用。
多系統聯動一體化子系統--監控系統
監控系統是由前端攝像機，傳輸系統、控制矩陣、硬盤錄像機及監視器等組成。在每一部分中又含有更加具體的設備和部件。 它可通過遙控攝像機及其輔助設備（鏡頭、云臺）直接觀看被監視場所的一切情況。 下圖2為監控系統原理圖。監控系統在多系統聯動中主要是監視作用，相當于人的眼睛，它實時觀察者現場的情況，實時傳送畫面。
多系統聯動一體化子系統--樓宇對講系統
樓宇對講系統組成由對講分機（室外機----電源箱（給分機和分控機供電）----對講分控機（住戶家安裝----對講主控機（機房安裝）等組成。主要是控制、管理訪客的來訪過程，有效阻止非法人員接近用戶，從而保障了用戶的利益；樓宇對講系統不僅具有了語音對講、遙控開鎖等功能，還集成了門鈴系統的來客鈴音提示功能。聯動中也有重要作用，它相當于人的嘴巴和眼睛，當出現火災時，它一個最大的作用就是可以通知居民，和監控系統相結合，告知居民由那條路徑撤離火災現場。
多系統聯動一體化控制系統建設目標：以建筑為平臺，兼?zhèn)浣ㄖO(shè)備、辦公自動化及通信網絡系統，集消防、監控和樓宇對講及它們之間的最優化組合，提供一個安全、高效、舒適、便利的建筑環境。
通過將消防系統、監控系統和樓宇對講系統一體化，能大大提高人們在工作、學習和生活的安全性；多系統聯動能更加好的提高消防智能的監控，在消防系統基礎上結合監控系統和樓宇對講系統的優點，能更加符合人們對于高品質生活的追求，并且能更加準確的判斷火災的情況，更早期發現并通報火災，并及時采取有效措施，控制和撲滅火災，減小損失。
消防聯動控制系統是當確認火災發生后，聯動啟動各種消防設備，以達到報警及撲滅火災作用的系統。在智能建筑中消防聯動控制系統是建筑物自動化系統(BAS)中非常重要的一個子系統，其原因一方面是因為現代高層建筑的建筑面積大、人員密集、設備材料多，建筑上豎向孔洞多（電梯井、電纜井、空調及通風管等），使得引發火災的可能性增大，另一方面是由于智能建筑比傳統的建筑投資了較多技術先進、價格昂貴的設備和系統，一旦發生火災事故，除了造成人員傷亡外，各種設備及建筑物遭受損害造成的損失也比一般建筑物嚴重得多。隨著社會的進步、科技的發達，越來越多的重要地方會涉及到消防聯動控制系統；比如：計算機機房、重要的圖書館、檔案館、移動通信基站、配電室、一般的柴油發電機房，儲油間等。因為這些場所使用氣體滅火既能達到滅火效果，又不會對設備或資料造成損害。
