消防應急照明和疏散指示系統的工作原理有哪些
點擊量：發布時間：2019-05-14 10:03作者：北京京盾消防器材
應急照明系統以自帶電源獨立控制型為主，正常電源接自普通照明供電回路中，平時對應急燈蓄電池充電，當正常電源切斷時，備用電源（蓄電池）自動供電。這種形式的應急燈每個燈具內部都有變壓、穩壓、充電、逆變、蓄電池等大量的電子元器件，應急燈在使用、檢修、故障時電池均需充放電。 另一種是集中電源集中控制型，應急燈具內無獨立電源，正常照明電源故障時，由集中供電系統供電。在這種形式的應急照明系統中，所有燈具內部復雜的電子電路被省掉了，應急照明燈具與普通的燈具無異，集中供電系統設置在專用的房間內。
自帶電源非集中控制型、自帶電源集中控制型、集中電源非集中控制型、集中電源集中控制型四類系統,由于供電方式和應急工作的控制方式不同,因此在工作原理上存在著一定的差異。本節主要介紹系統的工作原理與性能要求。
系統的工作原理
（一）自帶電源非集中控制型系統：在正常工作狀態時,市電通過應急照明配電箱為燈具供電,用于正常工作和蓄電池充電。
發生火災時,相關防火分區內的應急照明配電箱動作,切斷消防應急燈具的市電供電線路,燈具的工作電源由燈具內部自帶的蓄電池提供,燈具進入應急狀態,為人員疏散和消防作業提供應急照明和疏散指示。
(二)自帶電源集中控制型系統：在正常工作狀態時,市電通過應急照明配電箱為燈具供電,用于正常工作和蓄電池充電。應急照明控制器通過實時監測消防應急燈具的工作狀態,實現燈具的集中監測和管理。
發生火災時,應急照明控制器接收到消防聯動信號后,下發控制命令至消防應急燈具,控制應急照明配電箱和消防應急燈具轉入應急狀態,為人員疏散和消防作業提供照明和疏散指示。
(三)集中電源非集中控制型系統：在正常工作狀態時,市電接入應急照明集中電源,用于正常工作和電池充電,通過各防火分區設置的應急照明分配電裝置將應急照明集中電源的輸出提供給消防應急燈具。
發生火災時,應急照明集中電源的供電電源由市電切換至電池,集中電源進入應急工作狀態,通過應急照明分配電裝置供電的消防應急燈具也進入應急工作狀態,為人員疏散和消防作業提供照明和疏散指示。
(四)集中電源集中控制型系統：在正常工作狀態時,市電接入應急照明集中電源,用于正常工作和電池充電,通過各防火分區設置的應急照明分配電裝置將應急照明集中電源的輸出提供給消防應急燈具。
發生火災時,應急照明控制器接收到消防聯動信號后,下發控制命令至應急照明集中電源、應急照明分配電裝置和消防應急燈具,控制系統轉入應急狀態,為人員疏散和消防作業提供照明和疏散指示。
系統的性能要求
消防應急照明和疏散指示系統在火災事故狀況下,所有消防應急照明和標志燈具轉入應急工作狀態,為人員疏散和消防作業提供必要的幫助,因此響應迅速、安全穩定是對系統的基本要求。
1.應急轉換時間：不應大于5s;高危險區域使用系統的應急轉換時間不應大于0.25s。
2.應急工作時間：系統選用的蓄電池在投入使用的過程中必須滿足國家標準要求,考慮到電池在日常充電老化中容量會自然下降，工作環境溫度的變化也會導致電池釋放容量發生變化，變化曲線如圖3-11-6所示，因此，規范要求系統的應急工作時間要低于產品標準的要求。
3.標志燈具的表面亮度
1)僅用綠色或紅色圖形構成標志的標志燈,其標志表面最小亮度不能小于50cd/㎡,最大亮度不大于300cd/㎡。
2)用白色與綠色組合或白色與紅色組合構成的圖形作為標志的標志燈表面最小亮度不小于5cd/㎡,最大亮度不大于300cd/㎡,白色、綠色或紅色本身最大亮度與最小亮度比值不大于10。白色與相鄰綠色或紅色交界兩邊對應點的亮度比不小于5且不大于15。
4.照明燈具的光通量：消防應急照明燈具應急狀態下的光通量不能低于其標稱的光通量,且不小于50lm。疏散用手電筒的發光色溫在2500-2700K之間。
5.系統自檢：系統主電持續工作48h后每隔(30±2)d自動由主電工作狀態轉入應急工作狀態并持續30-180s,然后自動恢復到主電工作狀態。
6.應急轉換控制：在消防控制室,應設置強制使消防應急照明和疏散指示系統切換和應急投入的手自動控制裝置。

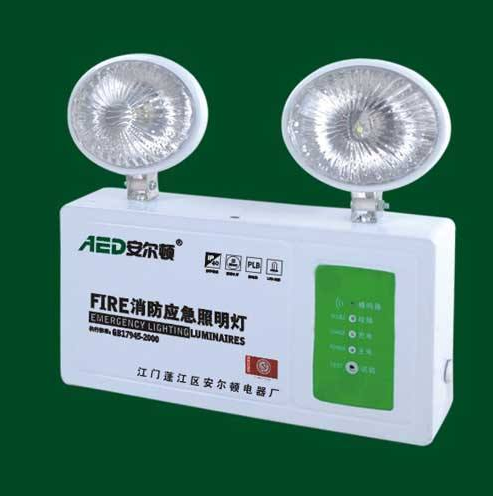

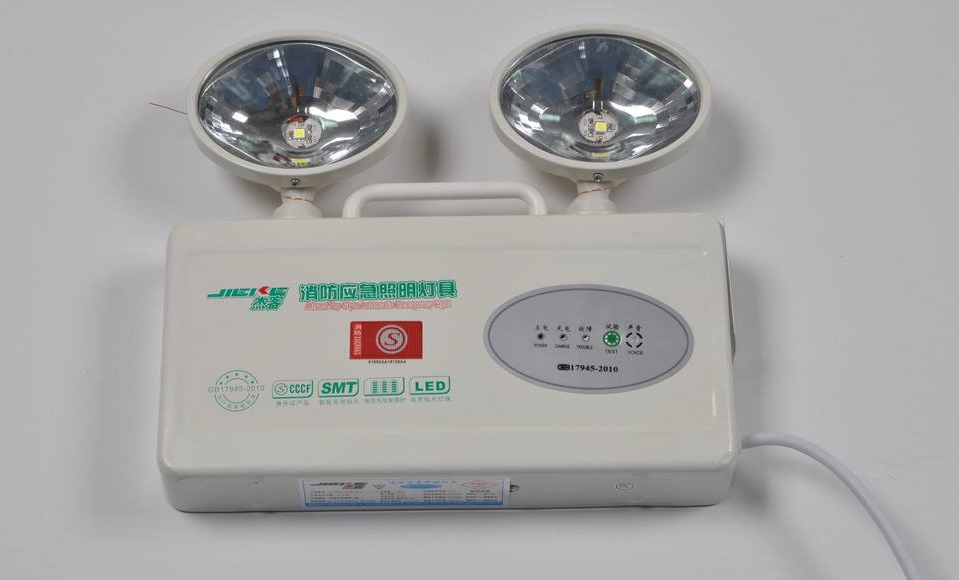

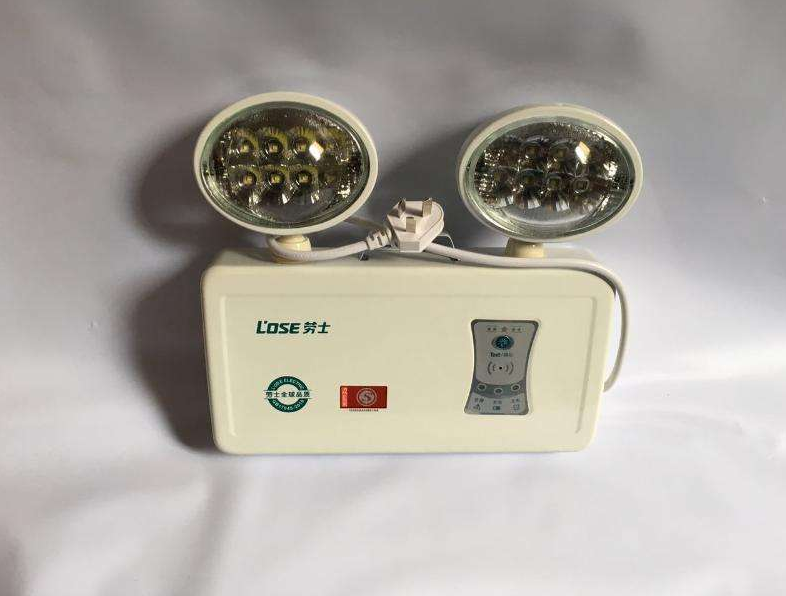

消防應急燈工作原理：當市電正常時，220V交流電經變壓器整流為6V，經VD1-VD4整流，C濾波后，直流電一路經VD5、R4限流，給電池G充電。另一路經R1R3分壓，使VT1飽和，VT2基極高電位，VT2、VT3截止，所以燈不亮。當停電時，變壓器失電，VT1失電截止，VD5反偏，電源經過VT3VT2R3構成回路，VT2VT3導通，E得電發光。VD5同時起防止電池G向電路反送電作用。
1、電池充電電路外電源經Q2， Q6， R8， D10對電池進行恒流充電。當有外電源供電時，充電電流經R8， D10向電池充電，且使充電指示燈D12點亮。
2、燈控制電路由Q3，仍、Q5、Q7和鍵K， G構成，在無市電時，按一下K（開）鍵，Q5飽和導通，Q5的集電極電流通過R12使Q7維持導通；D11反向擊穿工作在穩壓狀態，Q5的集電極電壓給Q3， Q4提供偏置使其導通，點亮L1、L2。當按一下G（關）鍵時，Q7截止，撤除了Q5導通條件，燈關閉。
當有市電供電時，外電源經D9使D7反向截止，Q5無法導通，鍵K和G都不能控制燈Ll， L2的開和關。停電后二極管D7負極電位變?yōu)榱?，使其瞬間正向?qū)?，Q5飽和導通，構成點燈電路條件，L1、L2點亮。來一電后D7負極電位變高又反向截止，Q5截止，燈滅（起到自動控制的作用）。點燈控制電路中D7、Q7通過R6工作在臨界狀態，開關鍵K，G只起到觸發作用。
3、試驗電路當按住試驗按鍵S不放時，Ql截止，D7負極電位變低而正偏導通，使Q5導通滿足點燈條件，使L1、L2點亮。松開S鍵燈隨即熄滅。試驗電路的作用是測試點燈電路是否正常。
4、電源電路220V交流經變壓器變壓，整流濾波，由Ql集電極輸出4.6V的直流電壓。主要提供給充電電路給電池充電。并經R9使D14發光指示。
5、k障顯示電路由D13， Q8， R17和D11組成故障指示電路，如果外電源電壓過高使Q8導通，D13點亮壓故障。
