消防電磁閥是干什么用的？
點擊量：發布時間：2019-06-21 15:28作者：北京京盾消防器材

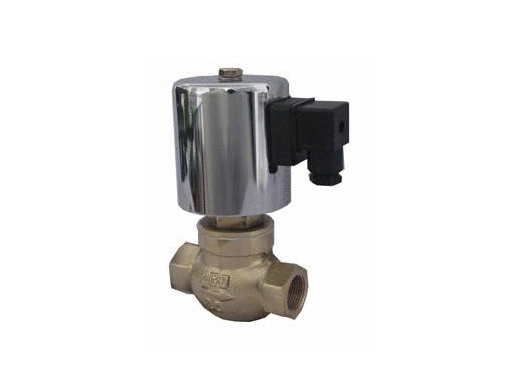

TY-DCF消防電磁閥
TY-DCF消防電磁閥應用范圍
TY-DCF消防電磁閥應用范圍
消防及自動噴淋系統控制
TY-DCF消防電磁閥工作原理
TY-DCF消防電磁閥的電磁線圈通電時，動鐵芯被吸合，帶動閥桿上移，彈簧同時被壓縮，使閥桿與閥芯中孔（先導孔）分離，閥芯上腔的流體瞬間從中孔缷壓，缷壓后閥芯在上下腔壓差的作用下快速向上浮起，電磁閥開啟。電磁閥的線圈斷電時，閥桿在彈簧力的作用下關閉閥芯中孔，并推動閥芯向下移，封住流體出口，電磁閥關閉。
三、TY-DCF消防電磁閥技術參數
閥體材質：黃銅、不銹鋼工作介質：清水控制方式：常閉式公稱通徑：DN15——DN150 閥芯材料：高強度工程塑料介質溫度：≤80℃公稱壓力：1.6Mpa 工作壓差：0.01---1.0Mpa 電源：AC220V DC24V 額定流量系數：4—70Kv 特殊功能：具有反饋信號（定貨時說明）泄露量：0ml/min
四、TY-DCF消防電磁閥產品特點
浮動閥芯誘導啟閉專利技術密封性好動作靈敏安全可靠材質獨特?zé)o垢無銹。
電磁閥是什么？電磁閥（Electromagnetic valve）是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。下面小編給大家介紹一下電磁閥的種類及其原理。
1、電磁閥從原理上分為三大類：
直動式電磁閥：
原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。
分步直動式電磁閥：
原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。
先導式電磁閥：
原理：
通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關 閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
特點：
1、流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。
1、流體壓力范圍上限較高，可任意安裝（需定制）但必須滿足流體壓差條件。
2、電磁閥從閥結構和材料上的不同與原理上的區別，分為六個分支小類：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。
3、電磁閥按照功能分類：水用電磁閥、蒸汽電磁閥、制冷電磁閥、低溫電磁閥、燃?xì)怆姶砰y、消防電磁閥、氨用電磁閥、氣體電磁閥、液體電磁閥、微型電磁閥、脈沖電磁閥、液壓電磁閥 常開電磁閥、油用電磁閥、直流電磁閥、高壓電磁閥、防爆電磁閥等。
電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
電磁閥在選型時的注意事項
適用性
適用性
管路中的流體必須和選用的電磁閥系列型號中標定的介質一致。
流體的溫度必須小于選用電磁閥的標定溫度。
電磁閥允許液體粘度一般在20CST以下，大于20CST應注明。
工作壓差，管路最高壓差在小于0.04MPa時應選用寧波艾爾派克公司如ZS,2W,ZQDF,ZCM系列等直動式和分步直動式；最低工作壓差大于0.04MPa時可選用先導式(壓差式)電磁閥；最高工作壓差應小于電磁閥的最大標定壓力；一般電磁閥都是單向工作，因此要注意是否有反壓差，如有安裝止回閥。流體清潔度不高時應在電磁閥前安裝過濾器，一般電磁閥對介質要求清潔度要好。
注意流量孔徑和接管口徑；電磁閥一般只有開關兩位控制；條件允許請安裝旁路管，便于維修；有水錘現象時要定制電磁閥的開閉時間調節。注意環境溫度對電磁閥的影響
電源電流和消耗功率應根據輸出容量選取，電源電壓一般允許±10%左右，必須注意交流起動時VA值較高。
可靠性
電磁閥分為常閉和常開二種；一般選用常閉型，通電打開，斷電關閉；但在開啟時間很長關閉時很短時要選用常開型了。
壽命試驗，工廠一般屬于型式試驗項目，確切地說我國還沒有電磁閥的專業標準，因此選用電磁閥廠家時慎重。
動作時間很短頻率較高時一般選取直動式，大口徑選用快速系列。
安全性
一般電磁閥不防水，在條件不允許時請選用防水型，工廠可以定做。
電磁閥的最高標定公稱壓力一定要超過管路內的最高壓力，否則使用壽命會縮短或產生其它意外情況。
有腐蝕性液體的應選用全不銹鋼型，強腐蝕性流體宜選用塑料王(ZCF)電磁閥。
爆炸性環境必須選用相應的防爆產品。
經濟性
有很多電磁閥可以通用，但在能滿足以上三點的基礎上應選用最經濟的產品。
電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成；閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上，閥體被封閉在密封管中，構成一個簡潔、緊湊的組合。我們在生產中常用的電磁閥有二位三通、二位四通、二位五通等。這里先說說二位的含義：對于電磁閥來說就是帶電和失電，對于所控制的閥門來說就是開和關。
電磁閥的故障將直接影響到切換閥和調節閥的動作，常見的故障有電磁閥不動作，應從以下幾方面排查：
1、電磁閥接線頭松動或線頭脫落，電磁閥不得電，可緊固線頭。
2、電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。緊急處理時，可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位，使得閥打開。
3、電磁閥卡?。弘姶砰y的滑閥套與閥芯的配合間隙很?。ㄐ∮?.008mm），一般都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方法可用鋼絲從頭部小孔捅入，使其彈回。根本的解決方法是要將電磁閥拆下，取出閥芯及閥芯套，用CCI4清洗，使得閥芯在閥套內動作靈活。拆卸時應注意各部件的裝配順序及外部接線位置，以便重新裝配及接線正確，還要檢查油霧器噴油孔是否堵塞，潤滑油是否足夠。
4、漏氣：漏氣會造成空氣壓力不足，使得強制閥的啟閉困難，原因是密封墊片損壞或滑閥磨損而造成幾個空腔竄氣。在處理切換系統的電磁閥故障時，應選擇適當?shù)臅r機，等該電磁閥處于失電時進行處理，若在一個切換間隙內處理不完，可將切換系統暫停，從容處理。
消防電磁閥的特點及功能：
消防電磁閥為自動跟蹤定位射流滅火系統專用消防電磁閥，執行GB《自動噴水滅火系統－通用閥門》標準，已通過公安部“國家固定滅火系統和耐火構件質量監督檢測中心”型式檢測。高可靠性電磁閥采用活塞型先導式結構，超大先導孔，不結垢、不生銹，啟閉迅速，性能可靠，克服現有電磁閥的各種弊端。廣泛應用于體育場館、展覽館、工業標準廠房及各類大空間滅火系統的配套產品。
