原來“你”是這樣的消防立式泡沫產生器
點擊量：發布時間：2019-06-21 15:44作者：北京京盾消防器材
泡沫產生器，又稱空氣泡沫產生器、泡沫發生器、泡沫產生器，是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災。

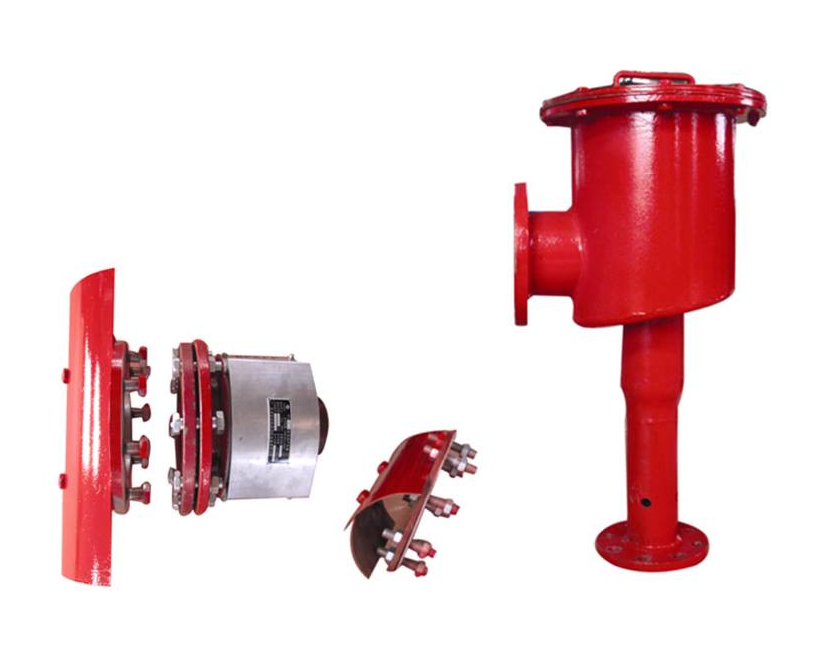

泡沫產生器分兩類：低倍數空氣泡沫產生器（水平式） 低倍數空氣泡沫產生器（立式）
供貨時其噴管組只包括法蘭、墊片、緊固件等，而噴管、彎頭由用戶自購并自行加工配制成噴管組。產生器應水平安裝在儲罐壁上部，不宜安裝在儲罐頂部。安裝時罩板朝下，不宜側裝。用于外浮頂儲罐時，應安裝在儲罐頂端的泡沫導流罩上。
泡沫產生器的種類及區別
一、功能簡述
空氣泡沫產生器是空氣泡沫滅火系統中產生泡沫的設備。
二、兩大類型（按功能分）
在不同的泡沫滅火系統中，采用不同形式泡沫發生器。目前國內主要生產的空氣泡沫產生器主要有兩大類型：
1、PC系列低倍數空氣泡沫產生器
PC系列空氣泡沫產生器用作液上噴射泡沫用
液上噴射泡沫滅火系統的泡沫產生器的特點
液上噴射泡沫滅火系統的泡沫產生器安裝于油罐壁的上部，噴射出的泡沫覆蓋住整個燃燒的液面進行滅火。
適用范圍：液上噴射泡沫滅火系統適用于固定頂、外浮頂和內浮頂三種儲罐。
優點：與液下噴射泡沫滅火系統相比，液上式造價較低，并且泡沫不易遭受油品的污染。
缺點：當油罐發生爆炸時，泡沫混合液管道及泡沫產生器易被拉壞，造成火災失控。
液下噴射泡沫滅火系統中的泡沫由泡沫噴射口從油罐底部噴入，經過油層上升到燃燒的液面擴散覆蓋整個液面，進行滅火。
液下噴射泡沫滅火系統的泡沫產生器的特點
適用范圍：液下噴射泡沫滅火系統適用于固定拱頂貯罐，不適用于外浮頂和內浮頂儲罐。其原因是浮頂阻礙泡沫的正常分布，當只對外浮頂或內浮頂儲罐的環形密封處設防時，無法將泡沫全部輸送到該處。
優點：油罐爆炸一般底部不易遭到破壞，從而提高了液下泡沫系統的安全性，同時也提高油罐的有效儲量。在滅火時，泡沫通過液下達到燃燒的液面，不通過高溫火焰，減少了泡沫的損失，可提高滅火效果。泡沫從油罐下部浮升到燃燒的液面時，使罐內下面冷油和上面熱油產生對流，起到冷卻作用，有利于滅火。而且可以不設專用泡沫管線，節省投資。
缺點：當以液下噴射的方式將泡沫注入水溶性液體后，由于水溶性液體分子的極性和脫水作用，泡沫會遭到破壞，無法浮升到液面實施滅火。所以液下噴射泡沫滅火系統不適用于水溶性甲、乙、丙液體固定頂儲罐的滅火。
一、 技術參數
型 號
額定進口壓力(MPa)
工作壓力范圍
額定混合液量(L/S)
發泡倍數
特性系數K值
PCL8
0.5
0.3~0.6MPa
4
≥6
108
8
215
PCL24
16
430
24
645
客戶可根據使用需要選擇不同的額定流量值，不同的額定流量配備相應的噴射孔板。
混合液流量Q： Q=K·（ Q：L/S、Ｐ：ＭＰａ）
產生器適合配用： ３％和６％各種類型泡沫液。
產品特點：

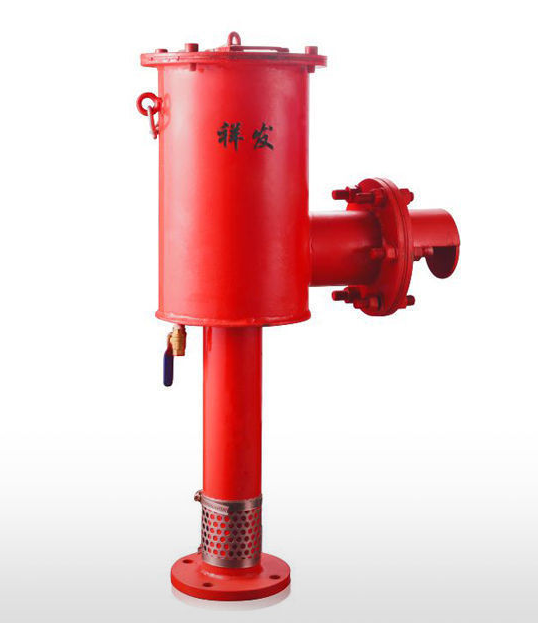

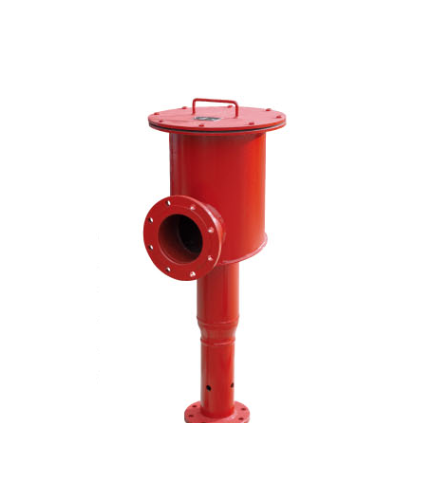

立式泡沫產生器在傳統的橫式泡沫產生器的基礎上做了較大的改進，與橫式泡沫產生器相比有以下特點：
1) 安裝方便，安裝時不再需要現場配備導流管組，入口聯入系統管道，出口可直接安裝在罐體上，用戶只需根據立式產生器的外形尺寸留有產生器的法蘭出口位置和罐體上泡沫擋板安裝孔位即可。
2) 調試方便，調試時勿需增加鐵制密封擋板，只需將產生器的上頂蓋打開，取下密封玻璃，泡沫液就可直接向上噴向空中，用戶可方便直觀的觀察噴射的泡沫效果。
3) 功能一體化，本產生器將泡沫擋板出廠時直接固定在裝置上，用戶安裝時勿需在罐體內重新安裝導流板，省缺了罐內安裝導流板的麻煩。
4) 采用噴射孔板，可以根據客戶的實際流量需要來配置噴射孔板，孔板更換方便。
立式泡沫產生器安裝步驟：
A：安裝前，先將螺栓預埋至罐體的開孔螺栓孔位。
B：先將產生器吊裝至罐頂，把產生器的出口伸入罐體的開孔（先套入密封墊），再把產生器的入口與消防管道對應，并放入密封墊和噴射孔板，用螺栓連接牢固。
C：將產生器出口與罐體連接牢固聯接；
安裝注意事項：
1. 如果使用立式泡沫產生器用于撲救水溶性甲、乙、丙類液體火災，導板組則不適用，而應換成其他合適的緩沖裝置（如降落槽、泡沫溜槽等）。
2. 立式泡沫產生器的噴嘴不能被雜物堵塞。在泡沫系統安裝完畢進行噴水試驗前，可將噴嘴拆下，密封玻璃處用鐵板擋住，然后對管道進行沖洗，待確保管道中無雜物后再將噴嘴裝好，然后進行泡沫系統調試。
3. 為防止儲罐內氣體從產生器處外泄,在產生器殼體組出口端裝有密封玻璃。密封玻璃一面有易碎劃痕，有劃痕面應朝出口方向安裝。密封玻璃受到0.2MPa壓力混合液沖擊時將破碎。密封玻璃應在泡沫系統調試后再安裝。每使用一次或其他原因造成密封玻璃損壞，應及時更換，（見下所示密封玻璃安裝圖）。
4. 立式泡沫產生器殼體組裝有防雨罩和防雜物進入的濾網，安裝時不應漏裝。
5. 立式泡沫產生器也可用于向儲罐防護堤內噴射泡沫撲救防護堤內流淌火災。安裝在防護堤外使用時，應安裝在能使泡沫流淌至燃燒液面的擋板上。
6. 產生器安裝在直徑較小的儲罐壁上，連接法蘭平面與儲罐壁圓弧面連接處有密封困難時，可以采取增加墊片或采取將連接法蘭焊接在儲罐壁上的辦法。
7. 為保證產生器的安全，應在產生器下設有支承架等。由于發生火災時可能產生儲罐破裂或變形而使產生器及管道遭到損壞。為減輕損壞，應在產生器進口管道中安裝一段能起緩沖作用的金屬軟管或采取其他措施。
使用和保養
1. 應注意供給的混合物中無雜物，以免產生器堵塞。
2. 應保證產生器的吸氣孔暢通，不被雜物堵塞。
3. 應經常檢查產生器是否完好，發現損壞件應及時調換。
立式空氣泡沫產生器正確安裝的具體方法
1、首先了解該裝置的些基本性能以及相關使用事項，了解基礎的維護保養方法是關鍵；
2、了解立式空氣泡沫產生器的適用范圍有哪些，在那種情況下不建議使用等。如果使用產生器用于撲救水榕性甲、乙、丙類液體火災，導板組則不適用，而應換成其他合適的緩沖裝置〔如降落槽、泡沫溜槽等)。
3、立式空氣泡沫產生器的噴嘴不能被雜物堵塞。在安裝泡沫產生器前應對管道進行沖洗，待確保管道中無雜物后再將泡沫產生器裝好，然后進行泡沫系統調試。
4、為了保障立式空氣泡沫產生器的使用安全性，建議在其底端裝有一個支撐作用的架子，因?yàn)樵诨馂?zāi)現場就很有可能出現儲罐破裂的現象，容易使管道以及立式空氣泡沫產生器出現損壞，為了將損壞的程度降到最低，可以采用支架起到一個緩沖的作用。
